| 商品名 | 確認図面 |
図面データのダウンロード 全て選択する |
|
|---|---|---|---|
|
詳細図

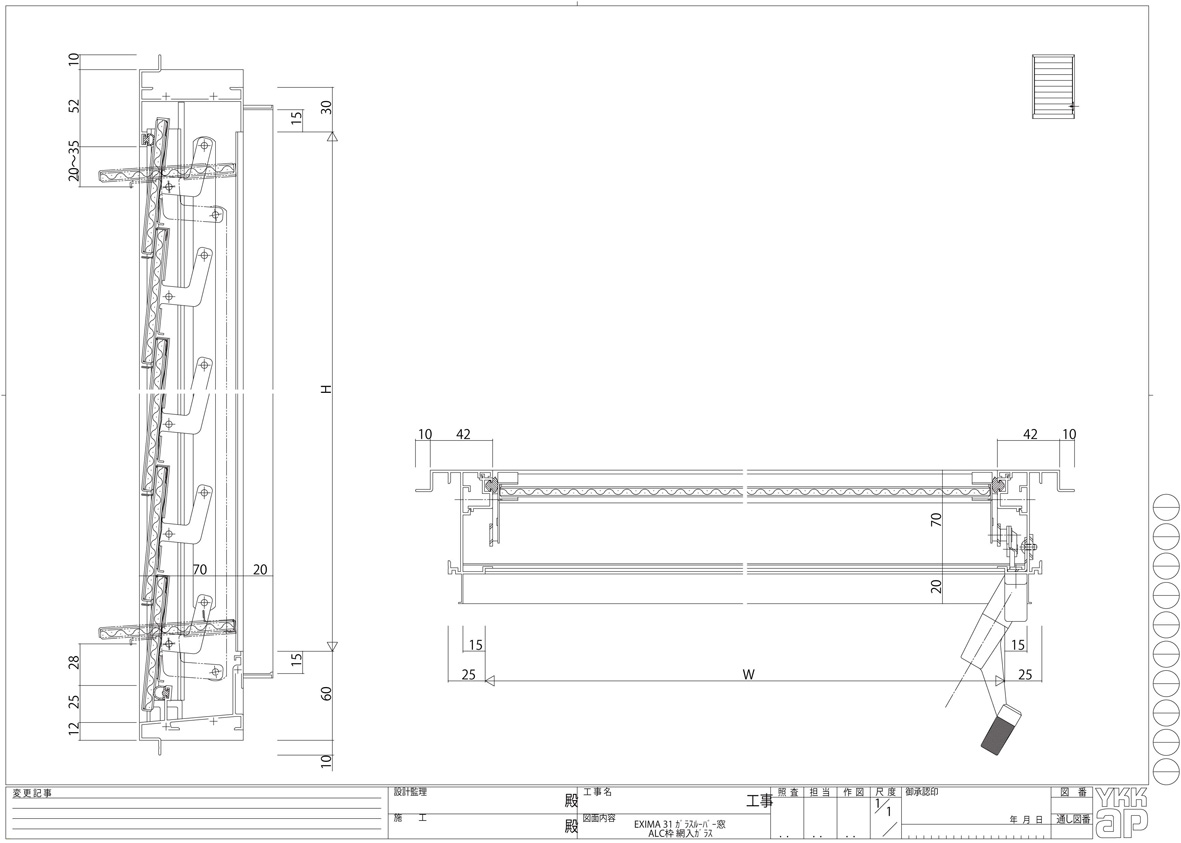

EXIMA 31 ガラスルーバー窓 ALC枠 アングル有 網入ガラス
|
 |
|
|
詳細図

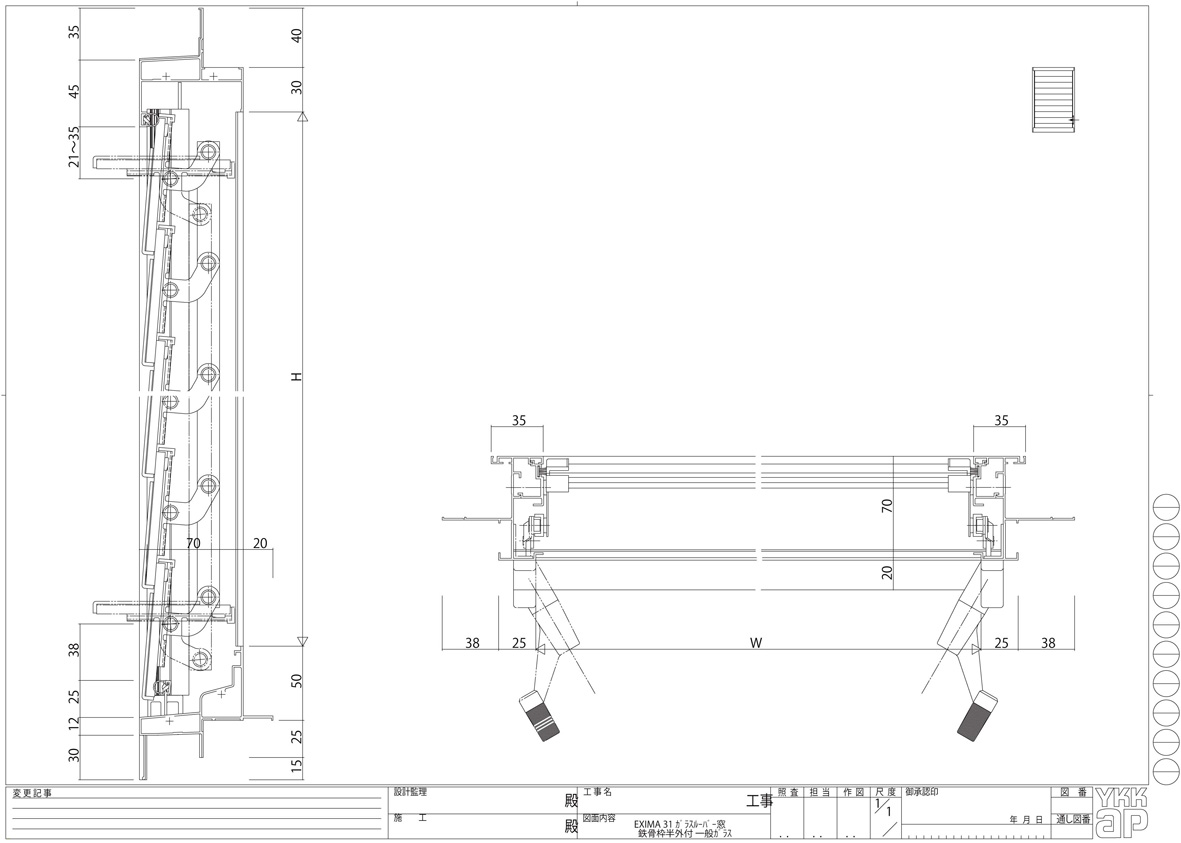

EXIMA 31 ガラスルーバー窓 鉄骨枠半外付 一般ガラス
|
|
|
|
詳細図
EXIMA 31 枠バリエーション(RC枠・ALC枠・つらいち枠・鉄骨枠）
|
|
|
|
詳細図

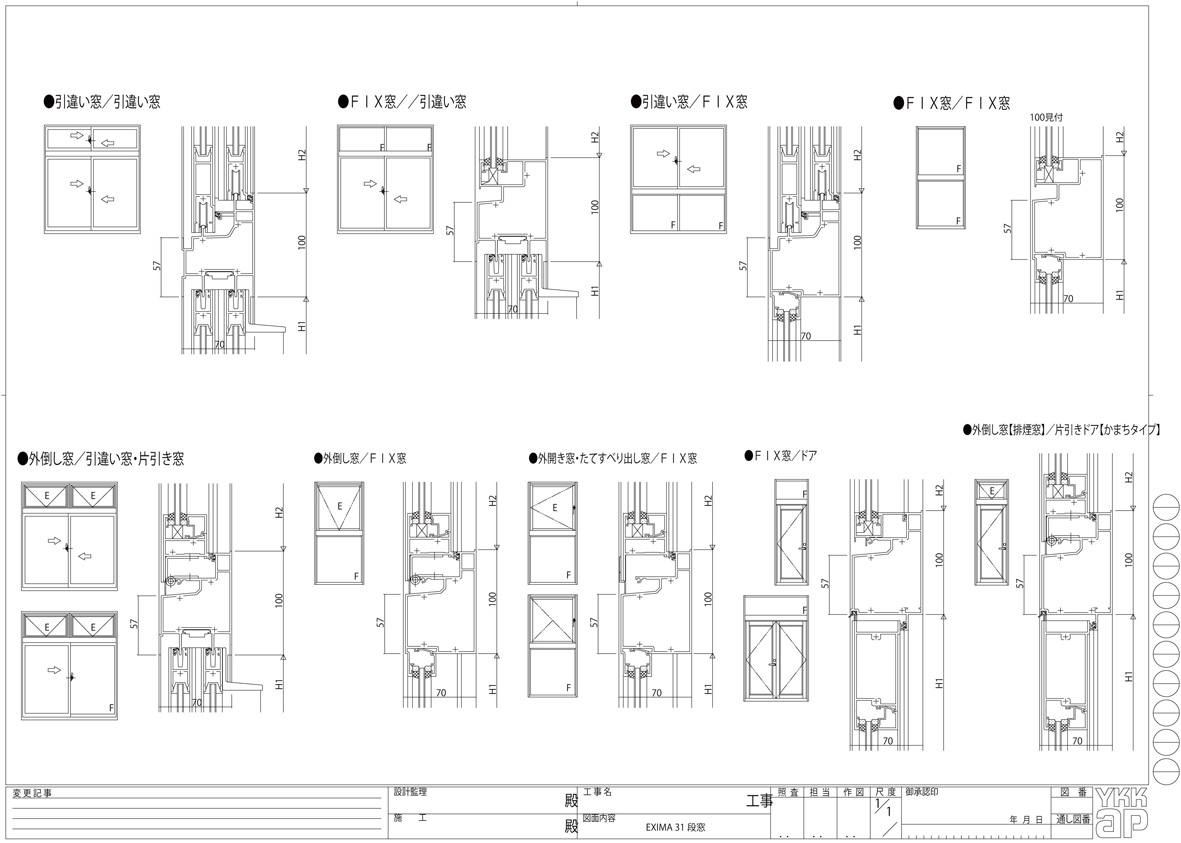

EXIMA 31 段窓
|
|
|
|
詳細図

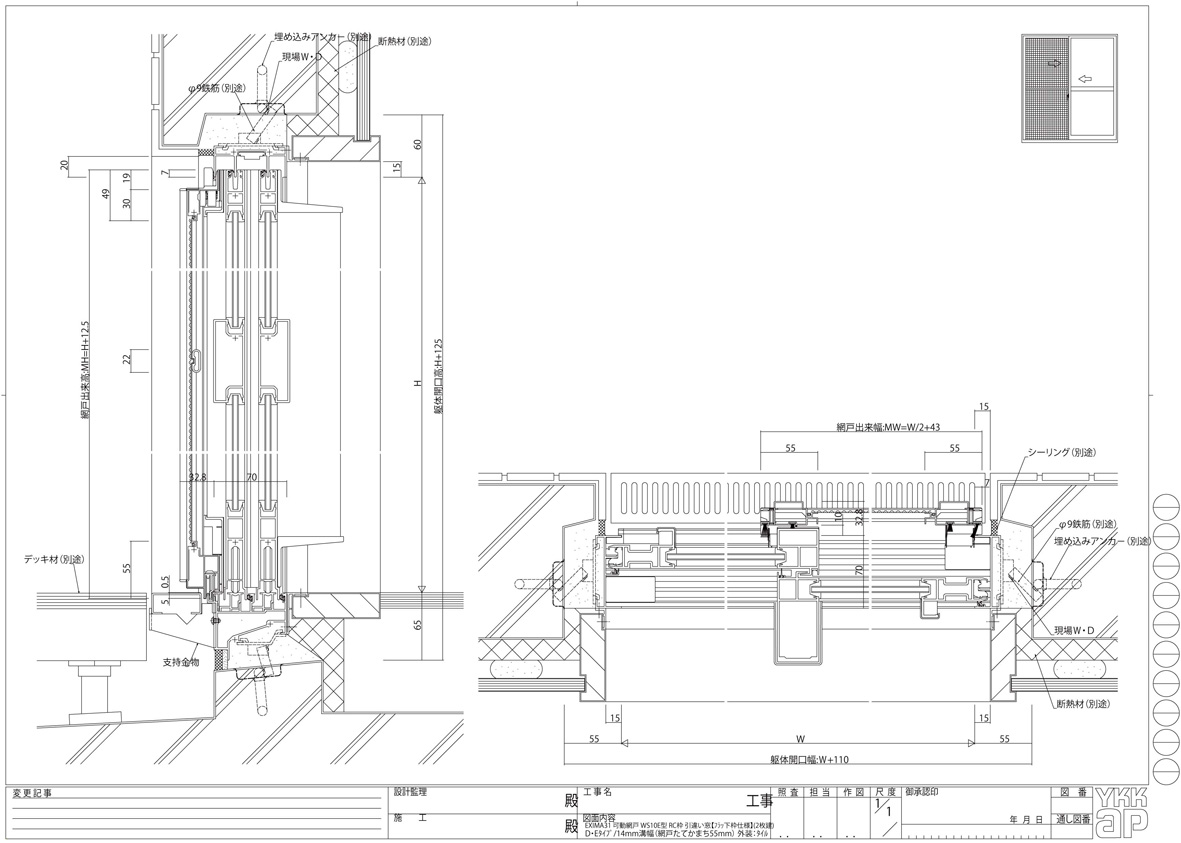

EXIMA 31 可動網戸 WS10E型 RC枠 引違い窓(2枚建) A・Bタイプ／14mm溝幅(網戸たてかまち35mm)300≦H≦1300
|
|
|
|
詳細図
EXIMA 31 可動網戸 WS10E型 RC枠 引違い窓(2枚建) Cタイプ／14mm溝幅(網戸たてかまち45mm) 1300＜H≦2000
|
|
|
|
詳細図
EXIMA 31 可動網戸 WS10E型 RC枠 引違い窓(2枚建) D・Eタイプ／14mm溝幅(網戸たてかまち55mm) 2000＜H≦2200
|
|
|
|
詳細図
EXIMA 31 可動網戸 WS10E型 RC枠 引違い窓(2枚建) D・Eタイプ／14mm溝幅(網戸たてかまち55mm) 2200＜H≦2400
|
|
|
|
詳細図
EXIMA 31 可動網戸 WS10E型 RC枠 引違い窓(2枚建) Aタイプ／35mm溝幅(網戸たてかまち35mm) 300≦H≦1300
|
|
|
|
詳細図
EXIMA 31 可動網戸 WS10E型 RC枠 引違い窓(2枚建) C・D・Eタイプ／35mm溝幅(網戸たてかまち45mm) 1300＜H≦2000
|
|
|
|
詳細図
EXIMA 31 可動網戸 WS10E型 RC枠 引違い窓(2枚建) C・D・Eタイプ／35mm溝幅(網戸たてかまち55mm) 2000＜H≦2200
|
|
|
|
詳細図
EXIMA 31 可動網戸 WS10E型 RC枠 引違い窓(2枚建) C・D・Eタイプ／35mm溝幅(網戸たてかまち55mm) 2200＜H≦2400
|
|
|
|
詳細図
EXIMA 31 可動網戸 WS10E型 RC枠 引違い窓【フラット下枠仕様】(2枚建) D・Eタイプ／14mm溝幅（網戸たてかまち55mm）
|
|
|
|
詳細図

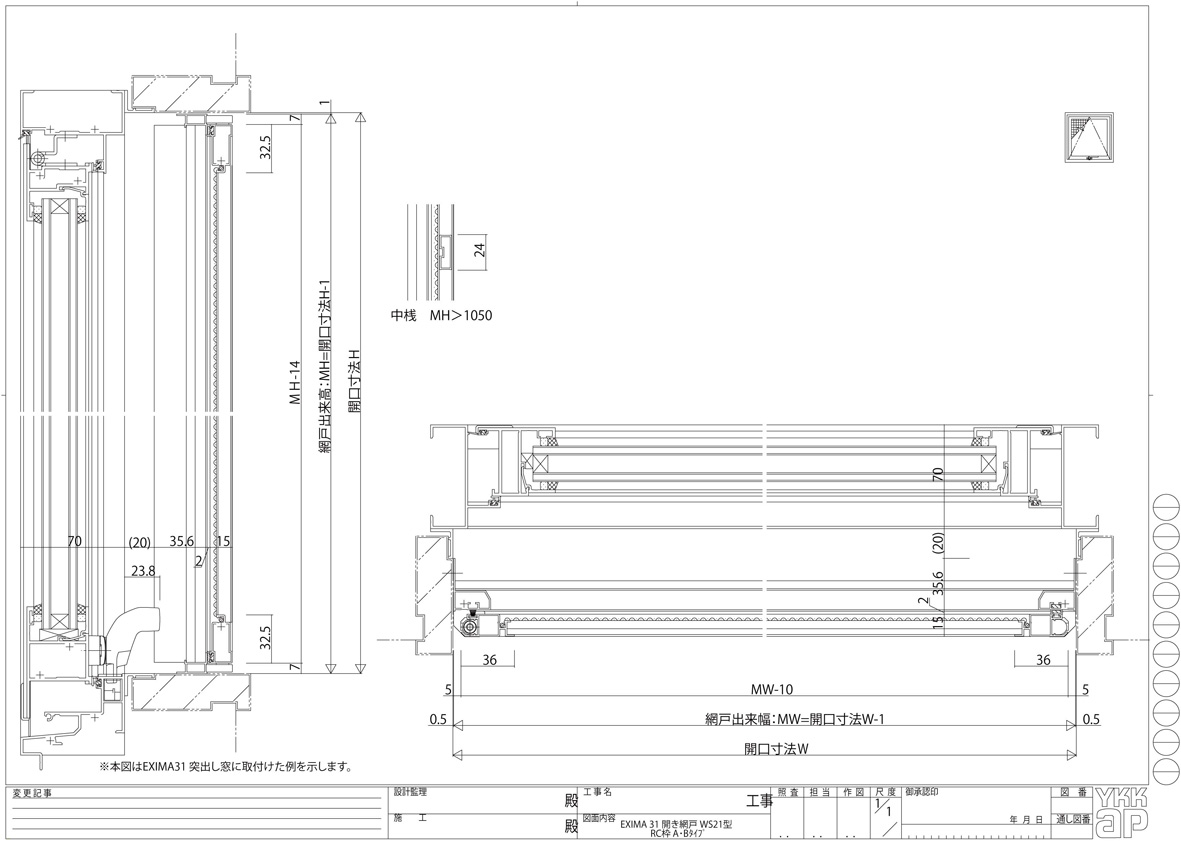

EXIMA 31 開き網戸 WS21型 RC枠 A・Bタイプ
|
|
|
|
詳細図

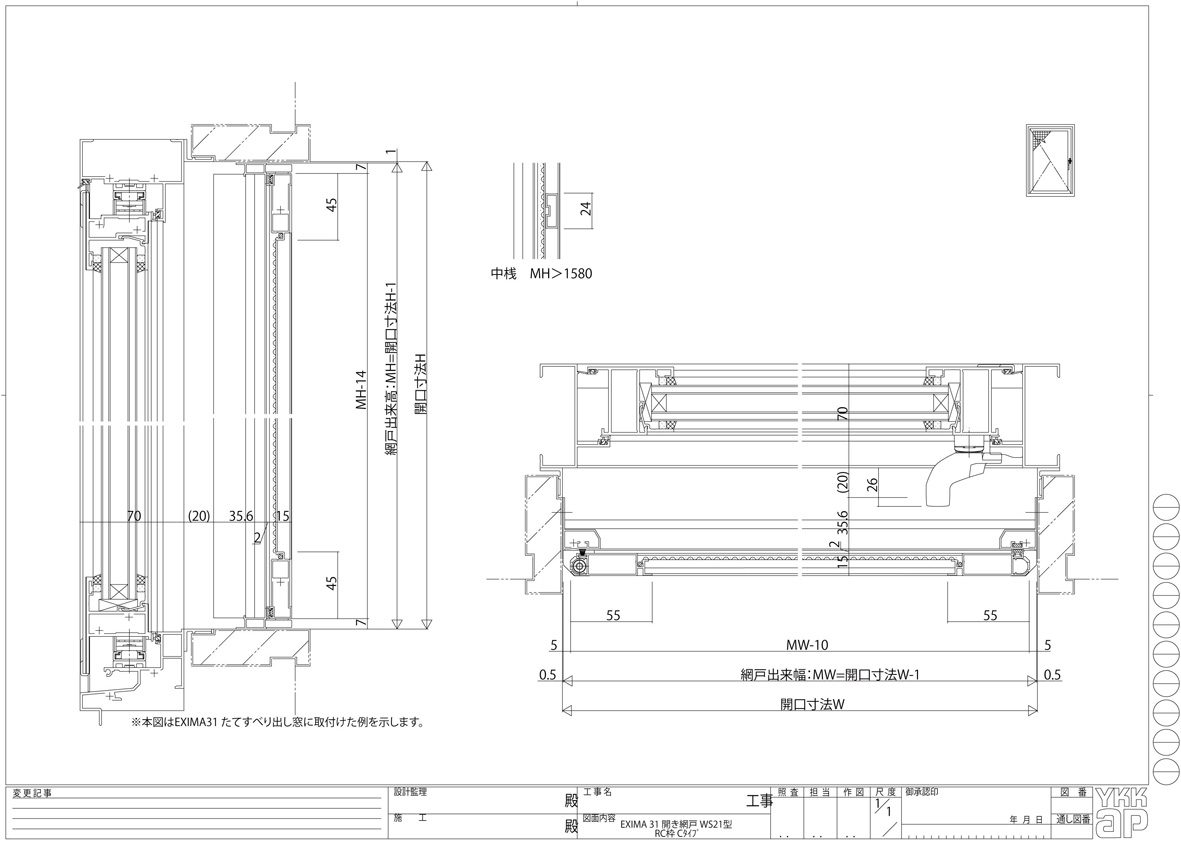

EXIMA 31 開き網戸 WS21型 RC枠 Cタイプ
|
|
|
|
詳細図

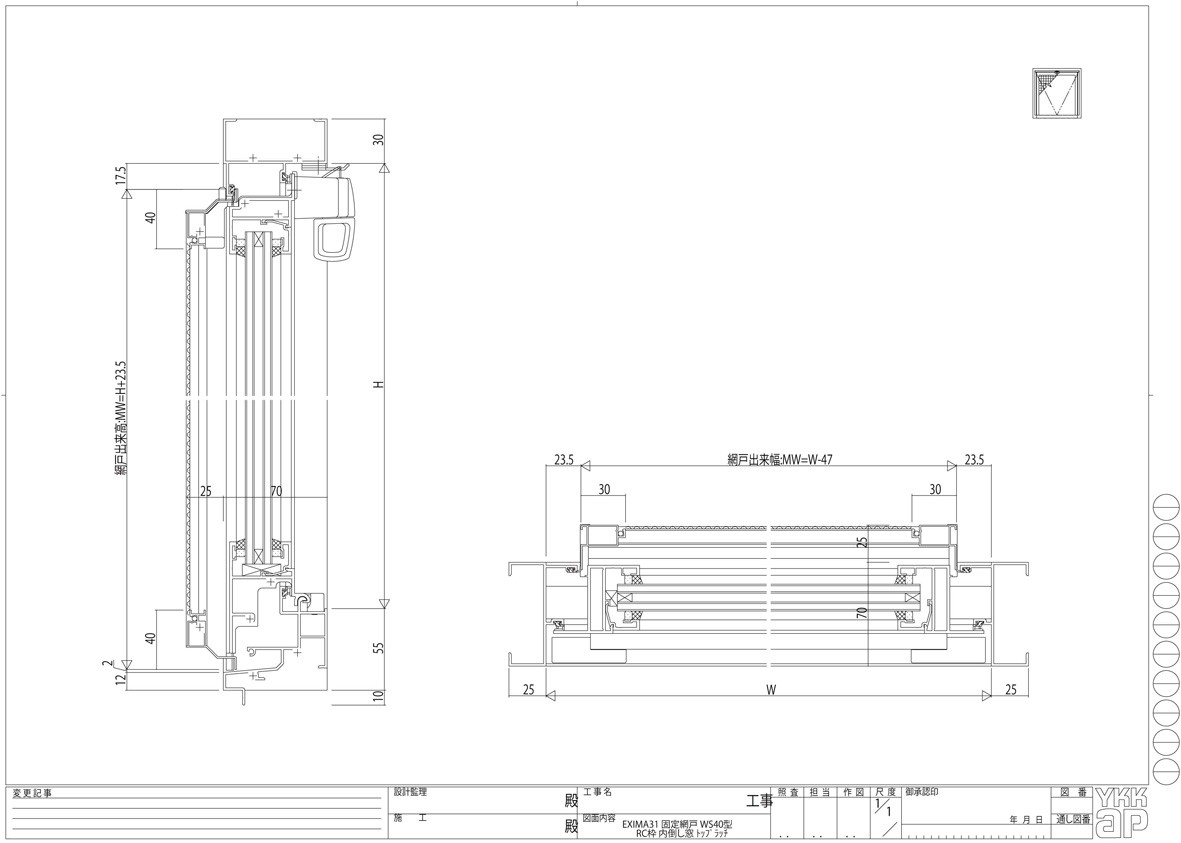

EXIMA 31 固定網戸 WS40型 RC枠 内倒し窓 トップラッチ
|
|
|
|
詳細図

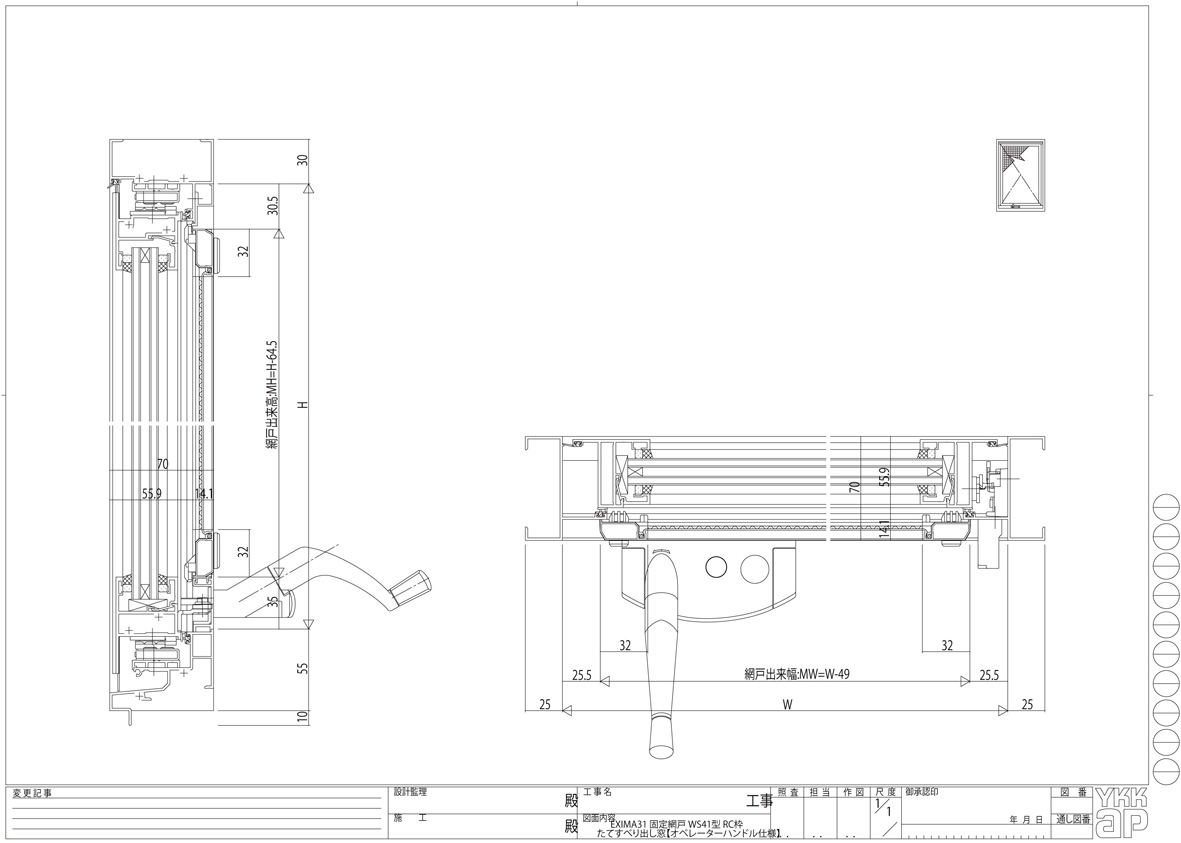

EXIMA 31 固定網戸 WS41型 RC枠 たてすべり出し窓【オペレーターハンドル仕様】
|
|
|
|
詳細図

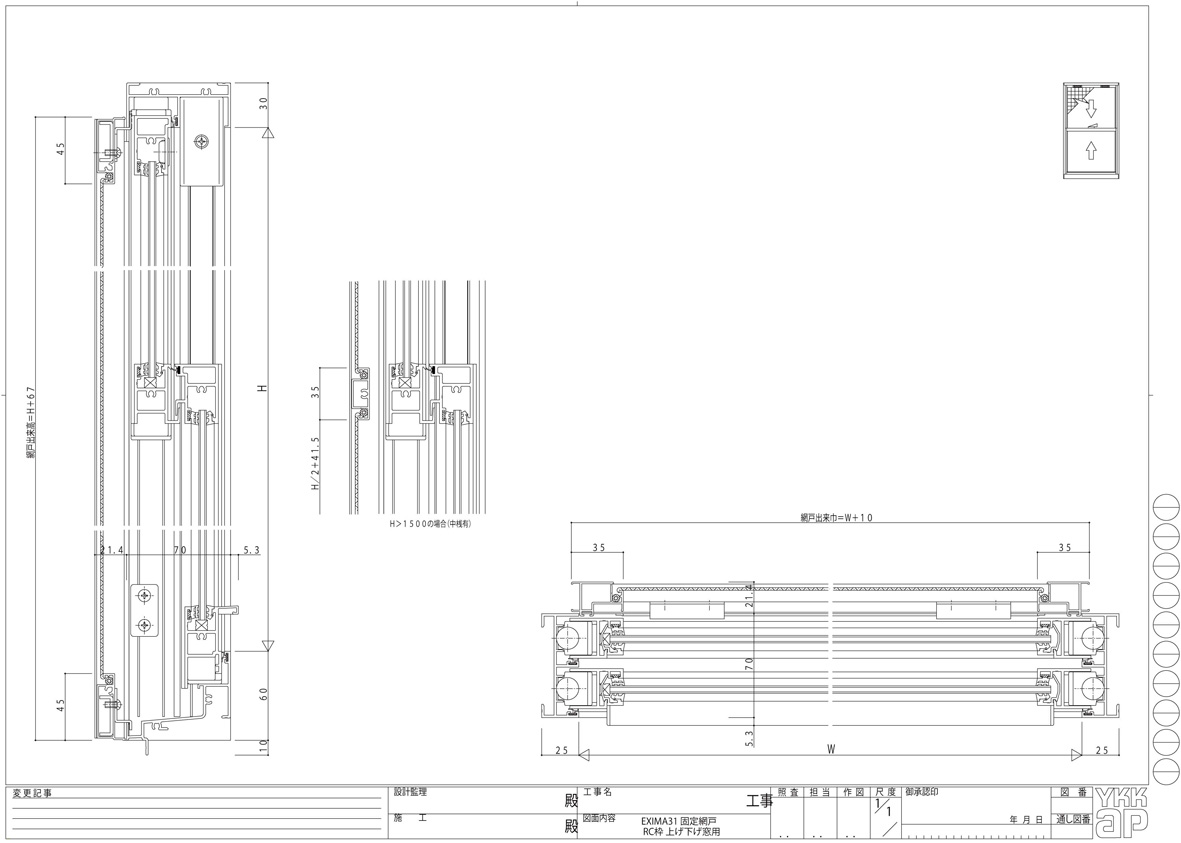

EXIMA 31 固定網戸 RC枠 上げ下げ窓用
|
|
|
|
詳細図

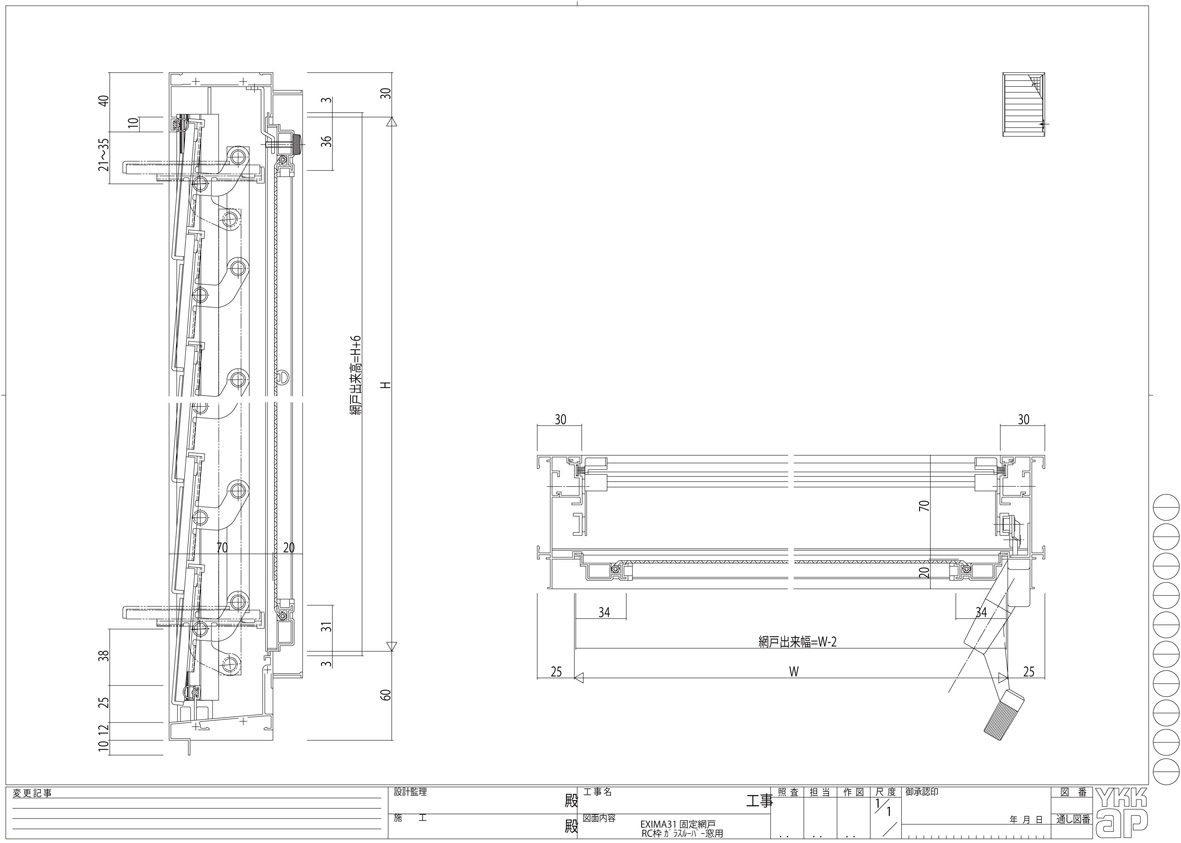

EXIMA 31 固定網戸 RC枠 ガラスルーバー窓用
|
|
|
|
詳細図

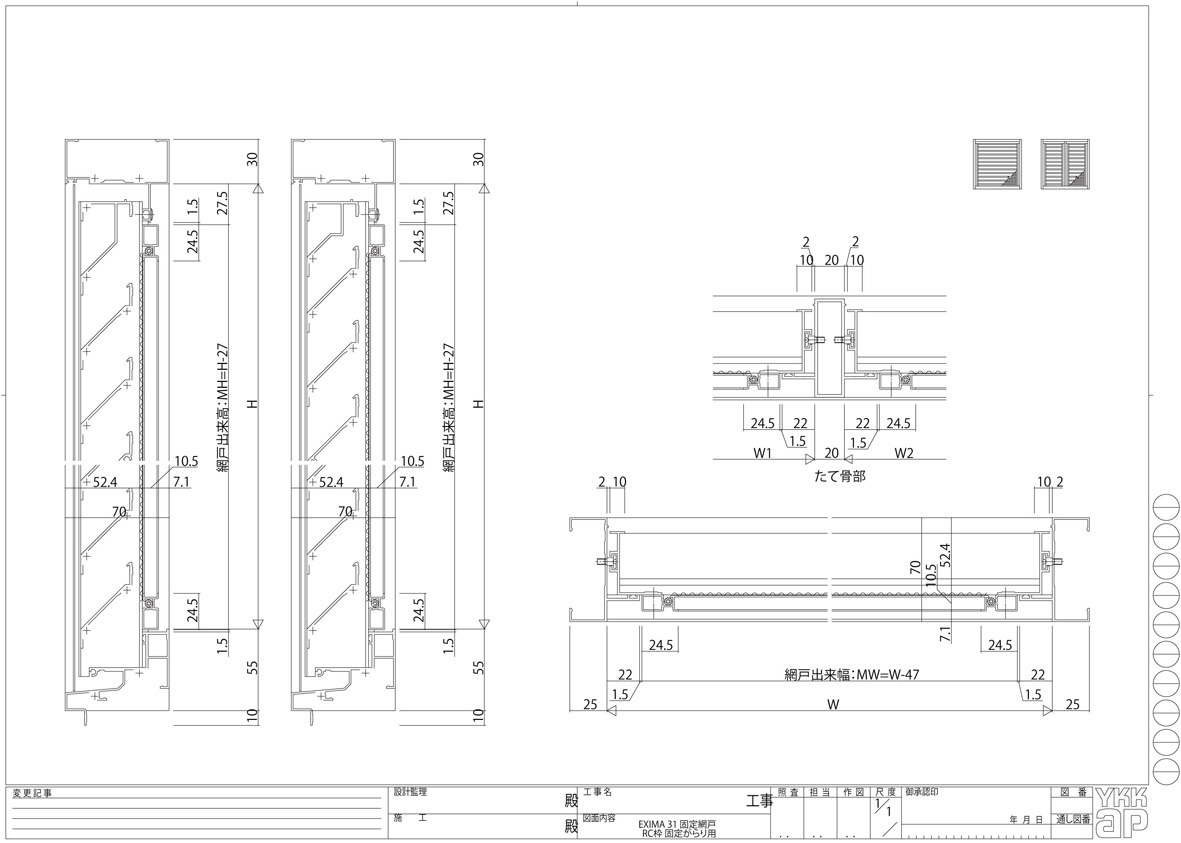

EXIMA 31 固定網戸 RC枠 固定がらり用
|
|
|
|
詳細図
EXIMA 31/BGE 31 イージーオーダー 空組完成品・ノックダウン品 露出オペレーター仕様用固定網戸 WS41型
|
|
|
|
詳細図

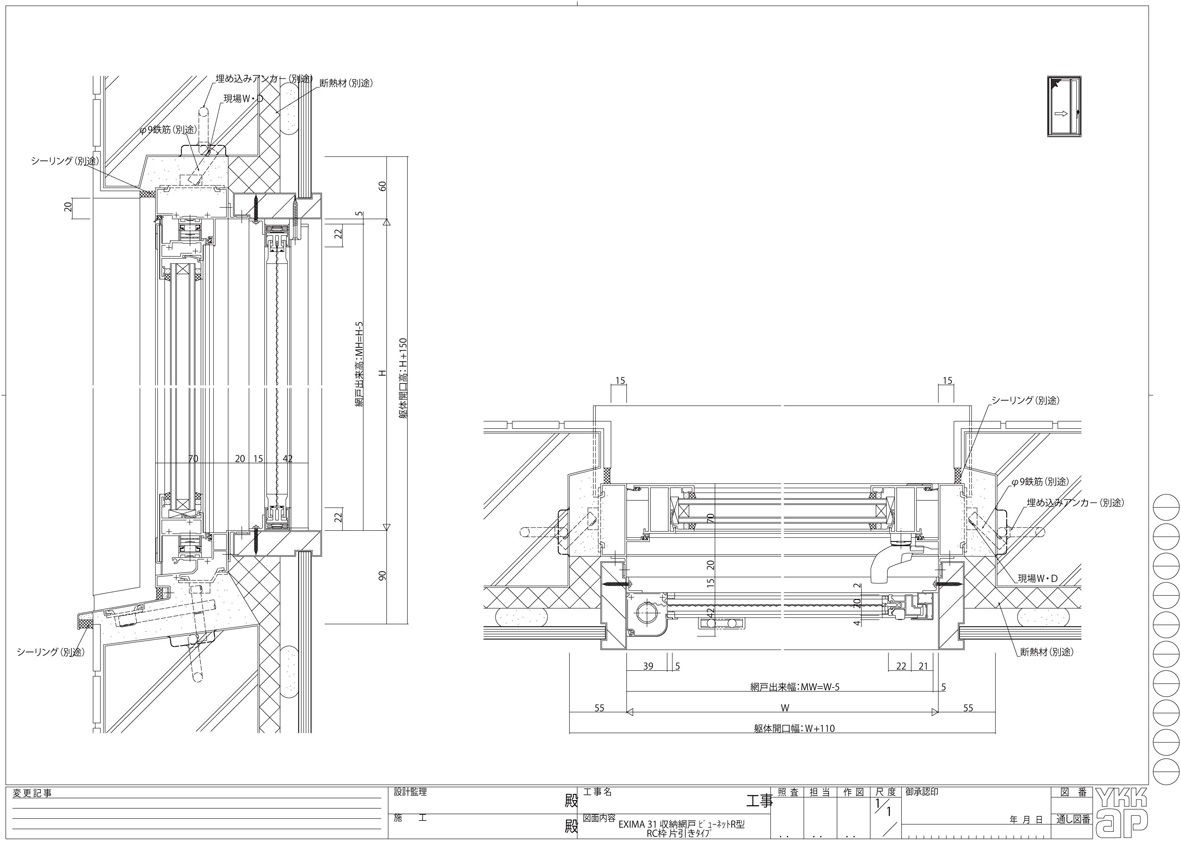

EXIMA 31 収納網戸 ビューネットR型 RC枠 片引きタイプ
|
|
|
|
詳細図

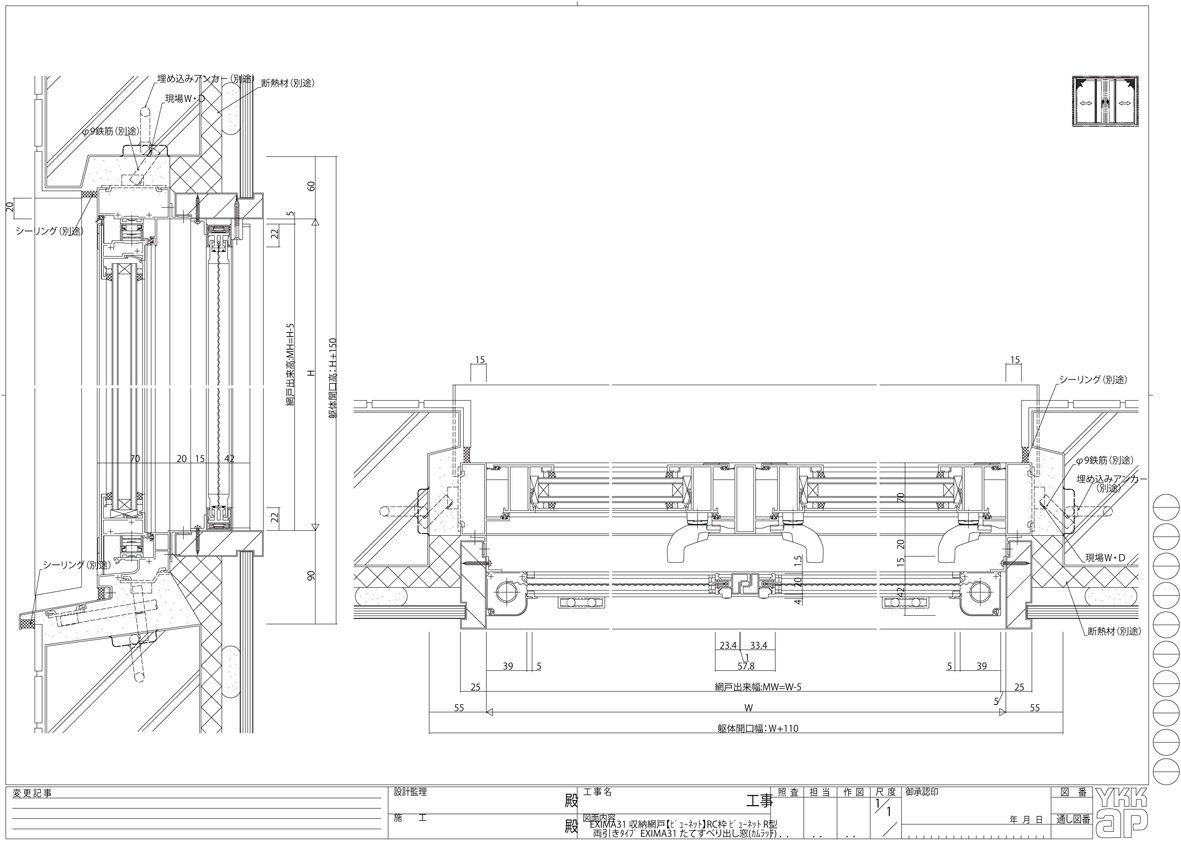

EXIMA 31 収納網戸 ビューネットR型 RC枠 両引きタイプ
|
|
|
|
詳細図
BGE 31 引違い窓【2枚建】RC枠 Dタイプ／14mm溝幅(T-1仕様)
|
|
|
|
詳細図
BGE 31 引違い窓【2枚建】RC枠 Aタイプ／35mm溝幅(T-1仕様)
|
|
|
|
詳細図
BGE 31 引違い窓【2枚建】RC枠 Eタイプ／35mm溝幅(T-1仕様)
|
|
|
|
詳細図
BGE 31 FIX窓【内押縁タイプ】RC枠 ガラス溝幅18mm
|
|
|
|
詳細図
BGE 31 FIX窓【内押縁タイプ】RC枠 ガラス溝幅35mm
|
|
|
|
詳細図
BGE 31 内倒し窓【2段階オープン仕様】RC枠 ガラス溝幅18mm
|
|
|
|
詳細図
BGE 31 内倒し窓【2段階オープン仕様】RC枠 ガラス溝幅35mm
|
|
|
|
詳細図
BGE 31 すべり出し窓 RC枠 カムラッチハンドル／18mm溝幅
|
|
|
|
詳細図
BGE 31 すべり出し窓 RC枠 カムラッチハンドル／35mm溝幅
|
|
|
|
詳細図
BGE 31 たてすべり出し窓 RC枠 カムラッチハンドル／18mm溝幅
|
|
|
|
詳細図
BGE 31 たてすべり出し窓 RC枠 カムラッチハンドル／35mm溝幅
|
|
|
|
詳細図
BGE 31 たてすべり出し窓 RC枠 グレモンハンドル／35mm溝幅
|
|
|
|
詳細図
BGE 31 片開きドア【かまちタイプ】RC枠 Bタイプ／18mm溝幅
|
|
|
|
詳細図
BGE 31 片開きドア【かまちタイプ】RC枠 Bタイプ／35mm溝幅
|
|
|
|
詳細図
BGE 31 片開きドア【かまちタイプ】RC枠 Cタイプ／35mm溝幅
|
|
|
|
詳細図
BGE 31 段窓
|
|
|
|
詳細図
BGE 31 段窓
|
|
|
|
詳細図
BGE 31 段窓
|
|
|
|

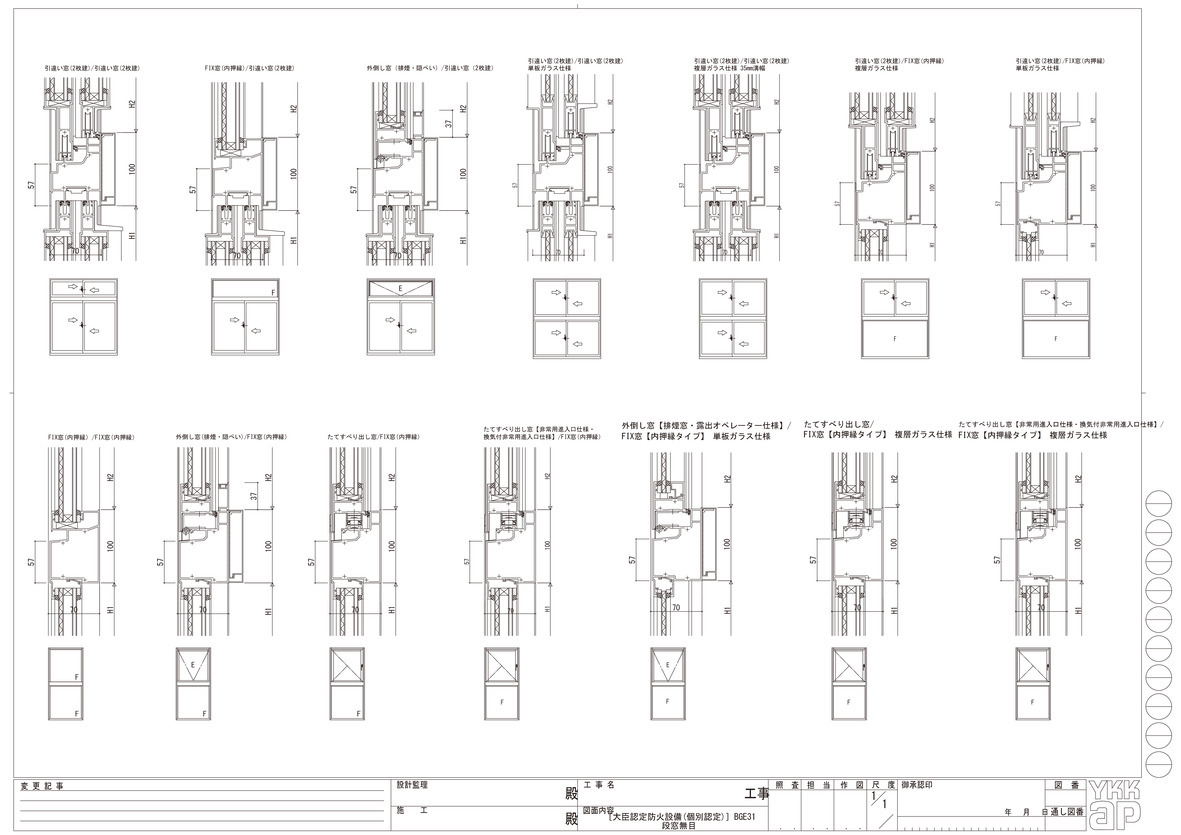

詳細図
BGE 31 枠バリエーション(1)～(7)
|
|
|
