| 商品名 | 確認図面 |
図面データのダウンロード 全て選択する |
|
|---|---|---|---|
|
詳細図
新規・更新

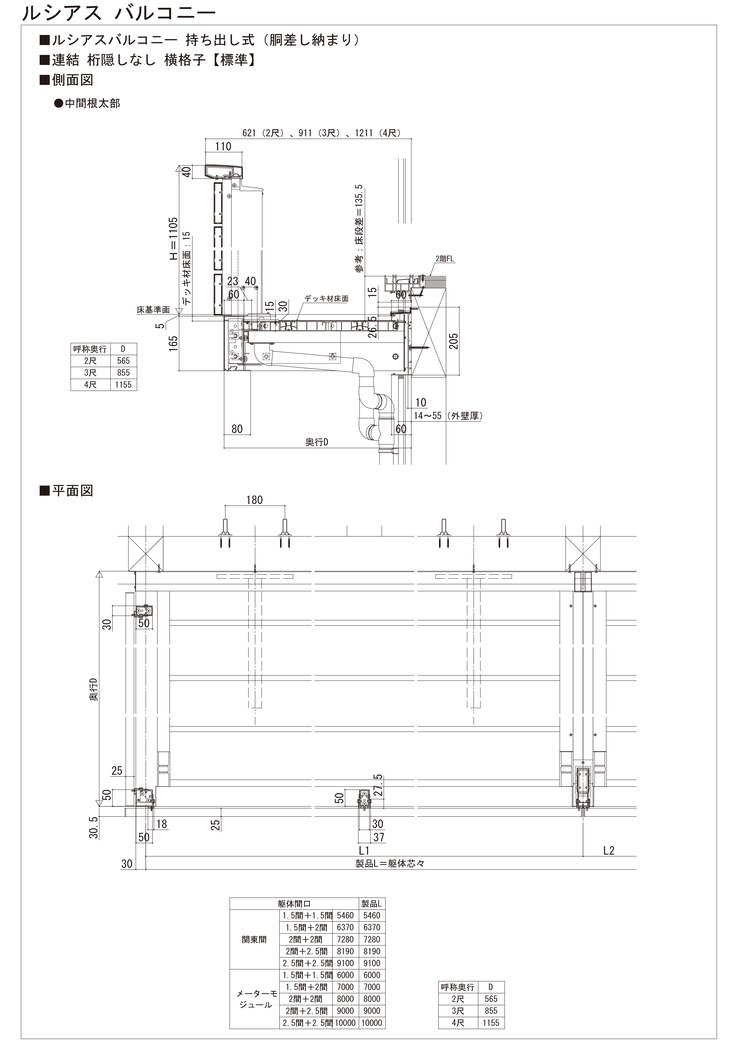

ルシアス バルコニー 持ち出し式(胴差し納まり) 連結 桁隠しなし 横格子【標準】側面図 平面図
|
 |
|
|
詳細図
新規・更新

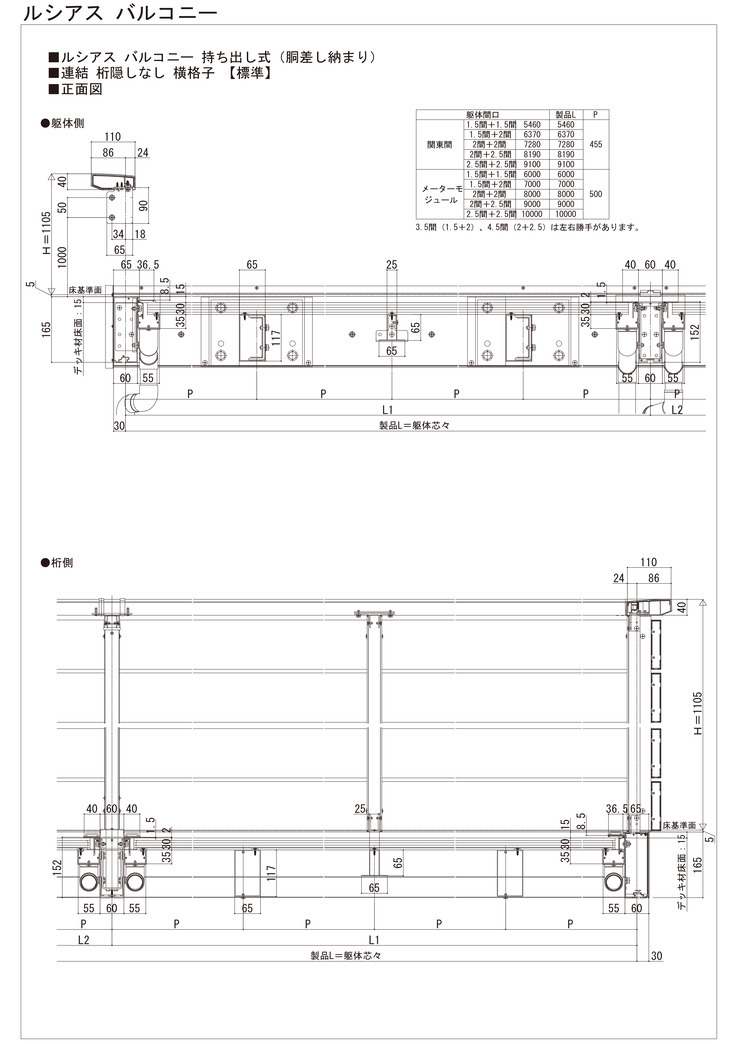

ルシアス バルコニー 持ち出し式(胴差し納まり) 連結 桁隠しなし 横格子【標準】 正面図 躯体側 桁側
|
|
|
|
詳細図
新規・更新

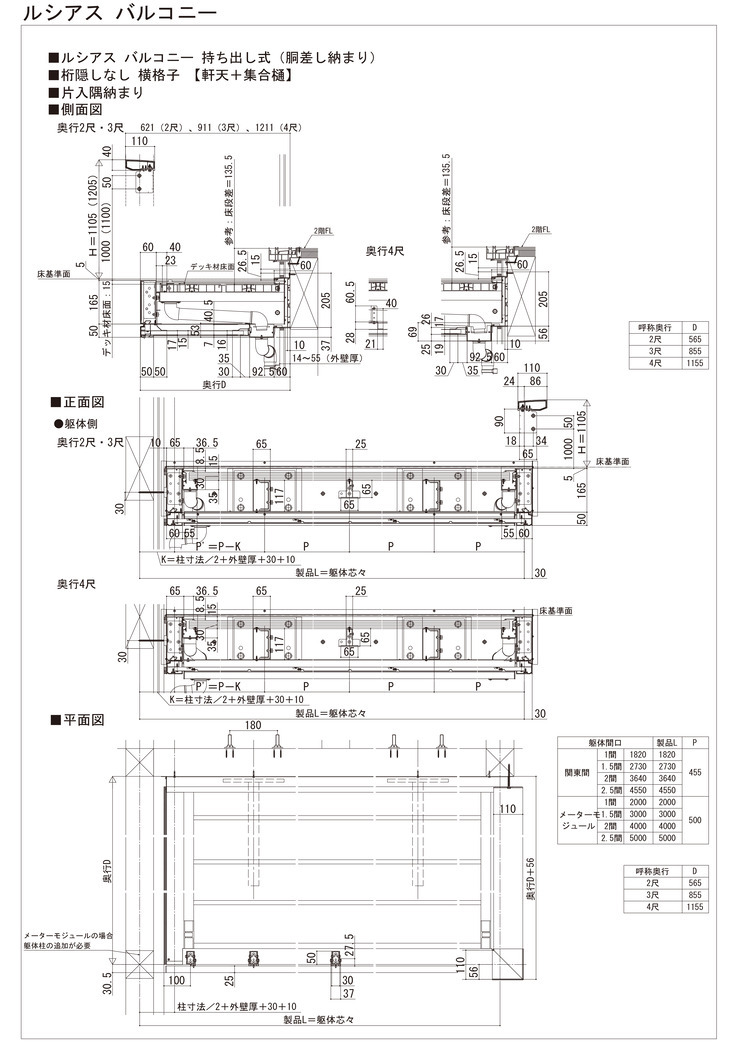

ルシアス バルコニー 持ち出し式(胴差し納まり) 桁隠しなし 横格子【軒天+集合樋】 片入隅納まり 側面図 正面図
|
|
|
|
詳細図
ルシアス バルコニー 持ち出し式(胴差し納まり) 軒天＋集合樋 平面図
|
|
|
|
詳細図
ルシアス バルコニー 持ち出し式(胴差し納まり) オプション 先付通期アタッチメント
|
|
|
|
詳細図
新規・更新

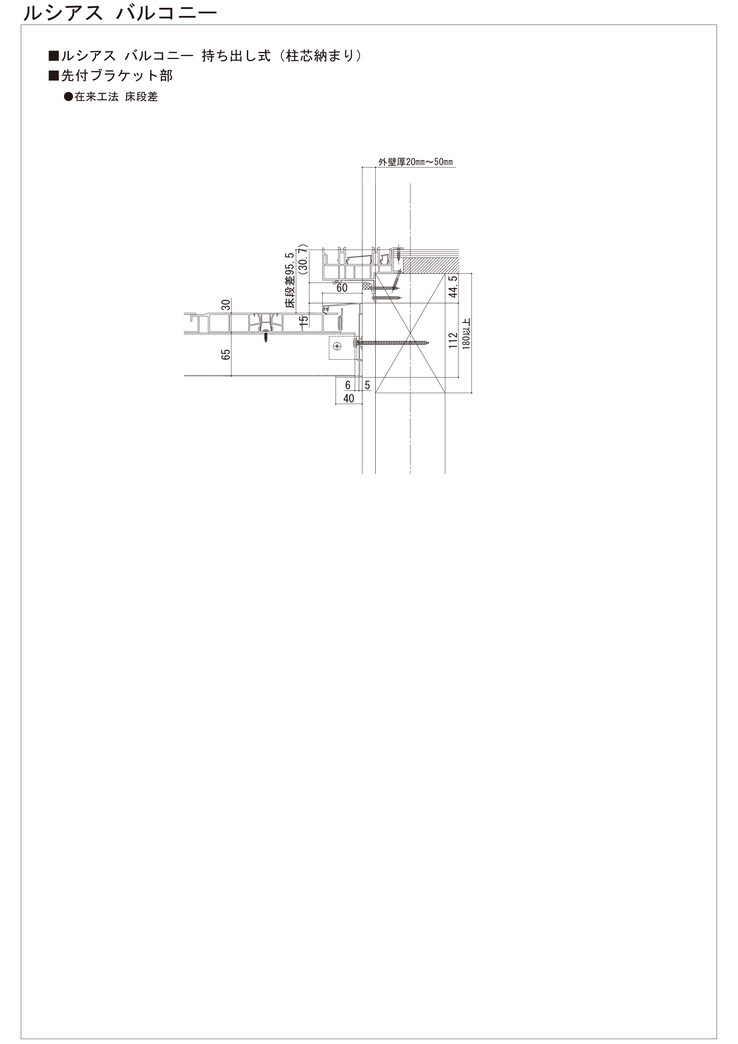

ルシアス バルコニー 持ち出し式(柱芯納まり) 先付ブラケット部 在来工法 床段差
|
|
|
|
詳細図
新規・更新

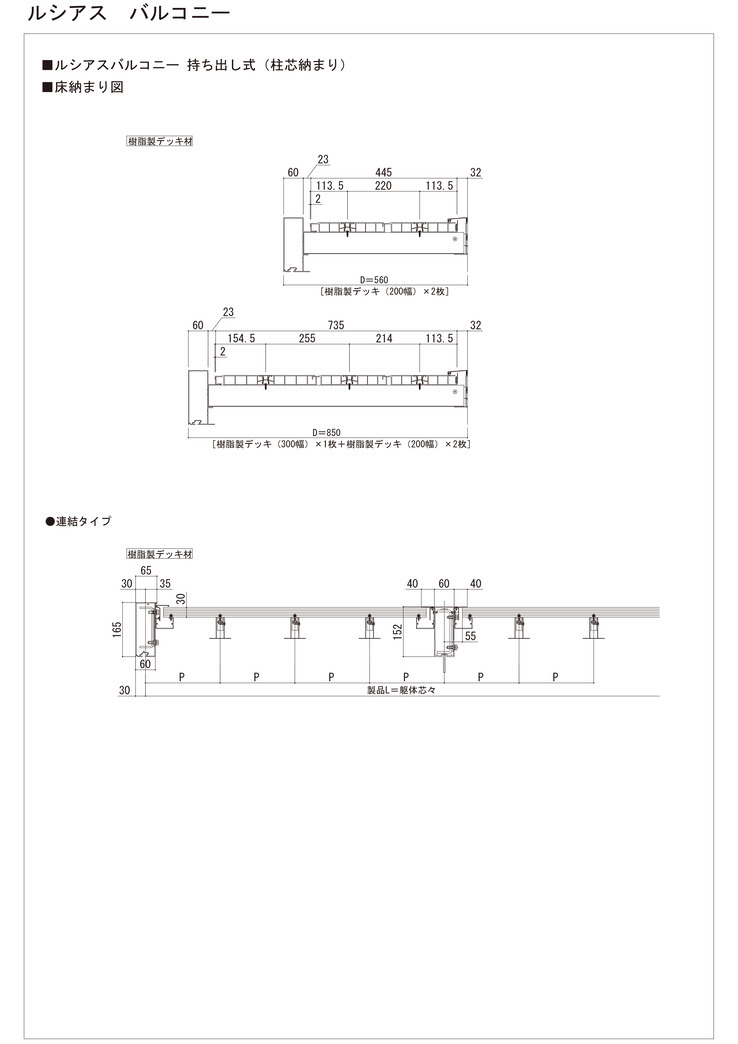

ルシアス バルコニー 持ち出し式(柱芯納まり) 床断面
|
|
|
|
詳細図
ルシアス バルコニー 持ち出し式(柱芯納まり) 姿図01
|
|
|
|
詳細図
ルシアス バルコニー 持ち出し式(柱芯納まり) 姿図02
|
|
|
|
詳細図
新規・更新

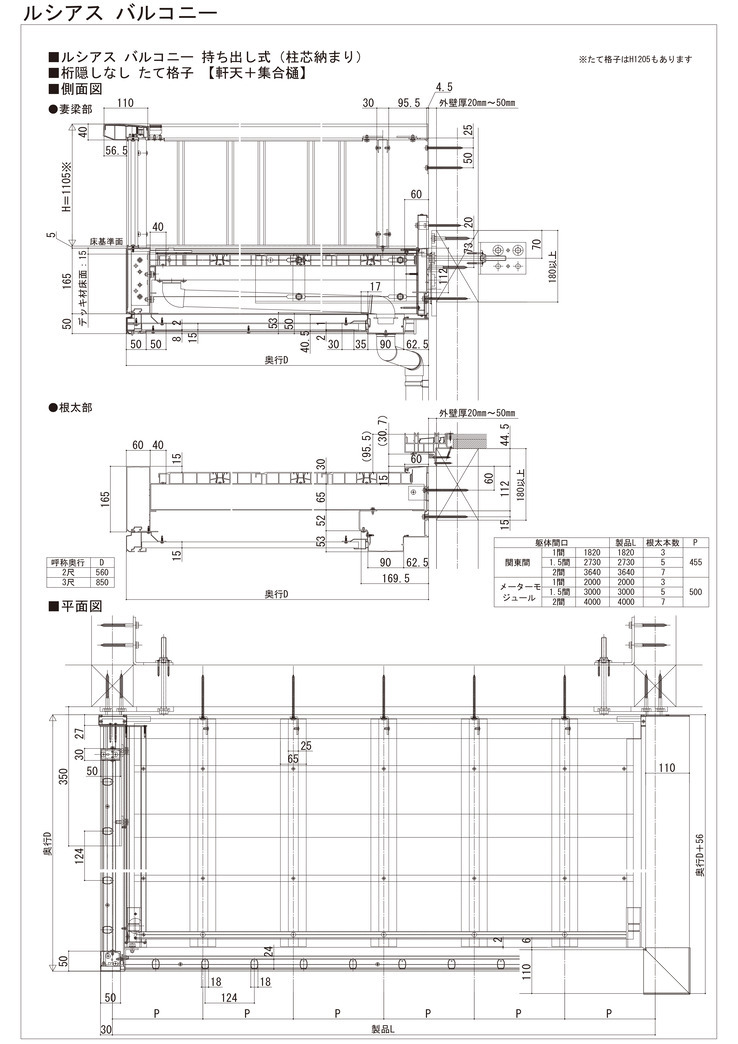

ルシアス バルコニー 持ち出し式(柱芯納まり) 桁隠しなし たて格子【軒天+集合樋】 側面図 妻梁部 根太部 平面図
|
|
|
|
詳細図
新規・更新

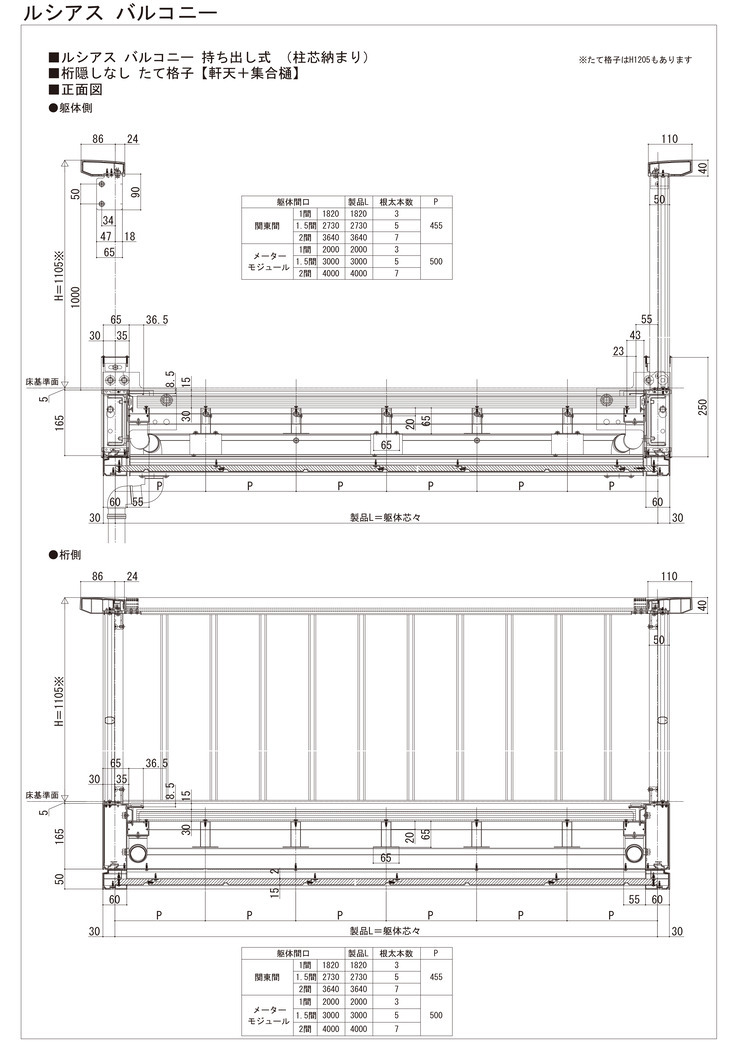

ルシアス バルコニー 持ち出し式(柱芯納まり) 桁隠しなし たて格子【軒天+集合樋】 正面図 躯体側 桁側
|
|
|
|
詳細図
新規・更新

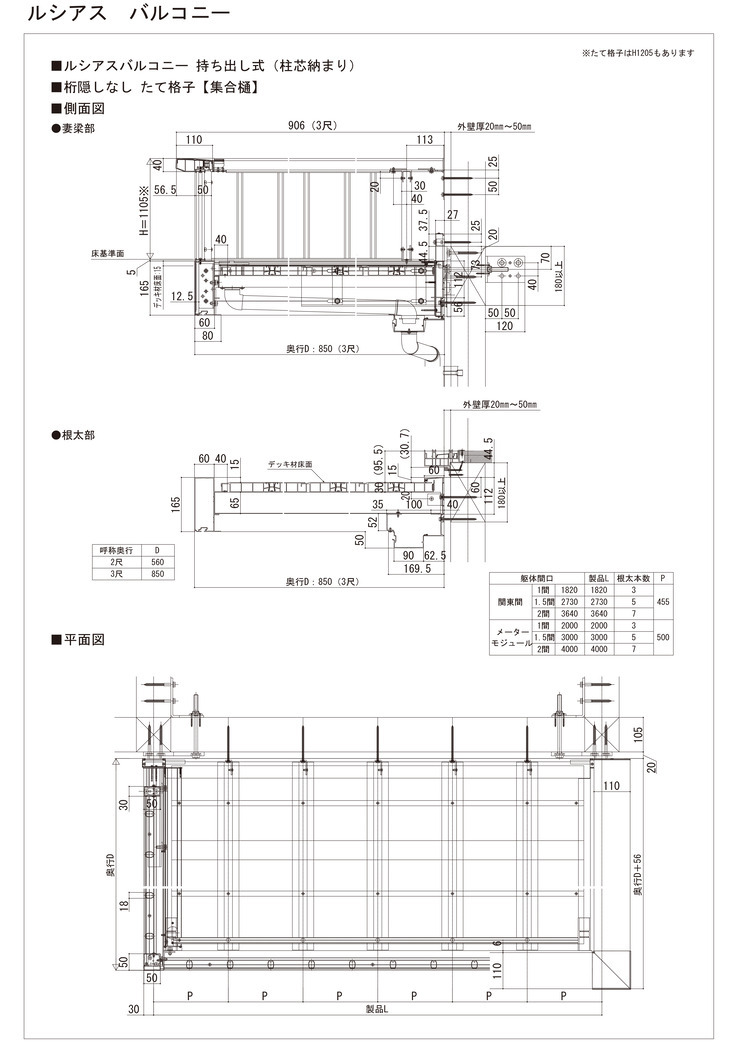

ルシアス バルコニー 持ち出し式(柱芯納まり) 桁隠しなし たて格子【集合樋】側面図 妻梁部 根太部 平面図
|
|
|
|
詳細図
新規・更新

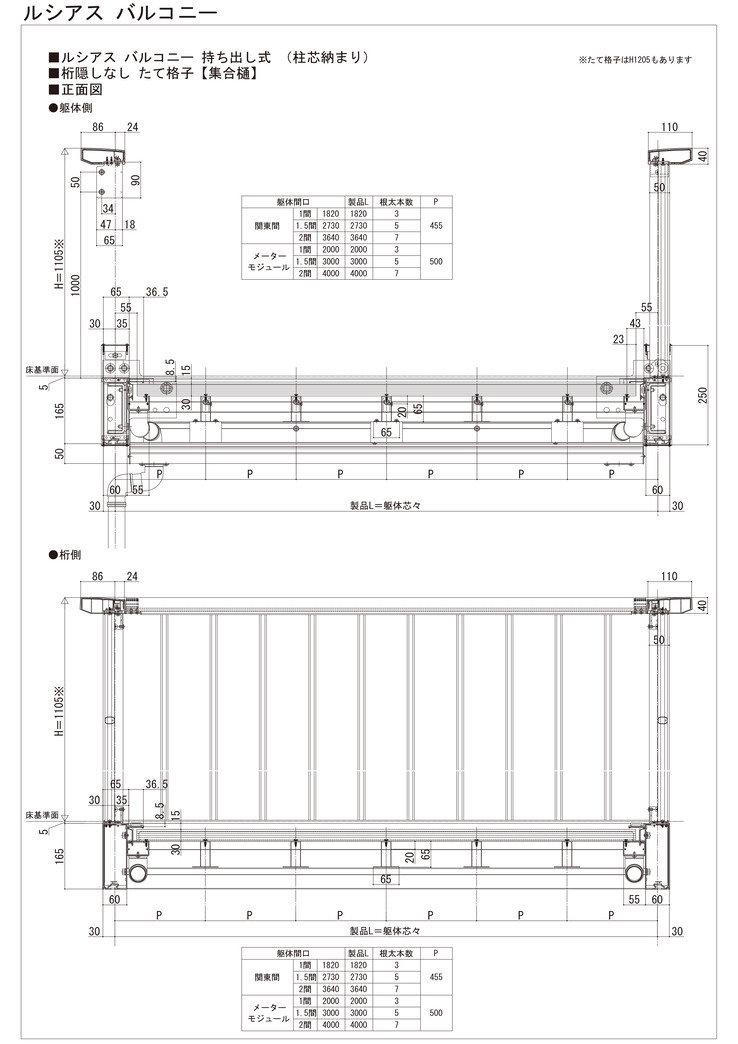

ルシアス バルコニー 持ち出し式(柱芯納まり) 桁隠しなし たて格子【集合樋】 正面図 躯体側 桁側
|
|
|
|
詳細図
新規・更新

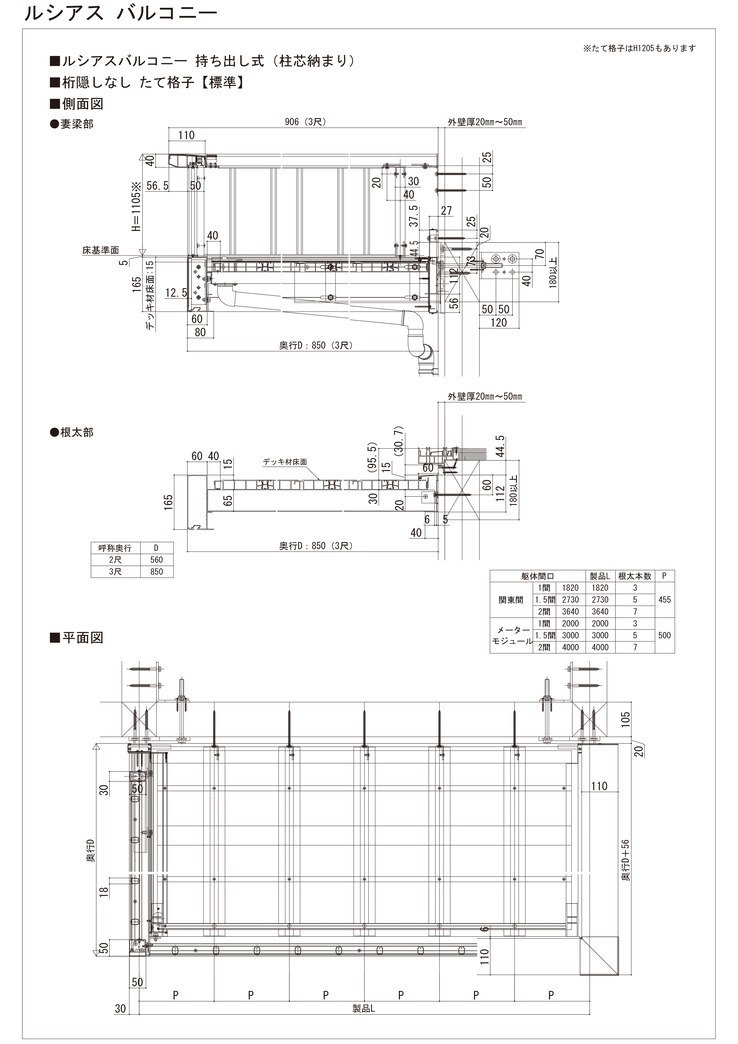

ルシアス バルコニー 持ち出し式(柱芯納まり) 桁隠しなし たて格子【標準】側面図 妻梁部 根太部 平面図
|
|
|
|
詳細図
ルシアス バルコニー 持ち出し式(柱芯納まり) 桁隠しなし たて格子 【標準】 正面図
|
|
|
|
詳細図
新規・更新

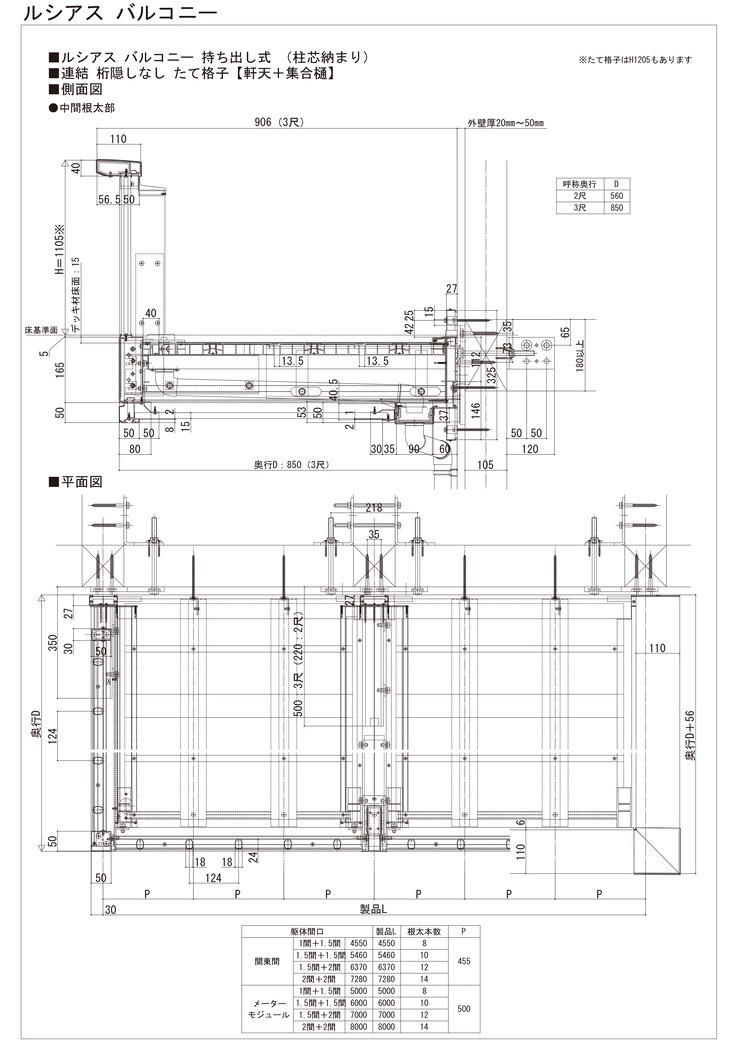

ルシアス バルコニー 持ち出し式(柱芯納まり) 連結 桁隠しなし たて格子【軒天+集合樋】 側面図 中間根太部 平面図
|
|
|
|
詳細図
新規・更新

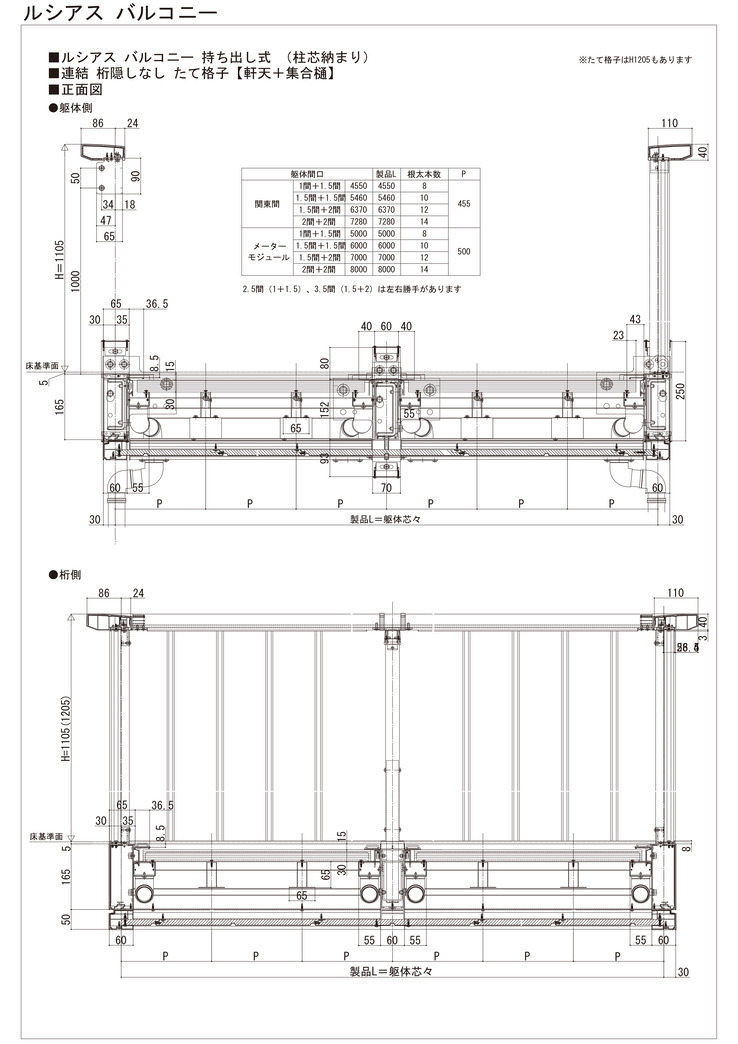

ルシアス バルコニー 持ち出し式(柱芯納まり) 連結 桁隠しなし たて格子【軒天+集合樋】 正面図 躯体側 桁側
|
|
|
|
詳細図
新規・更新

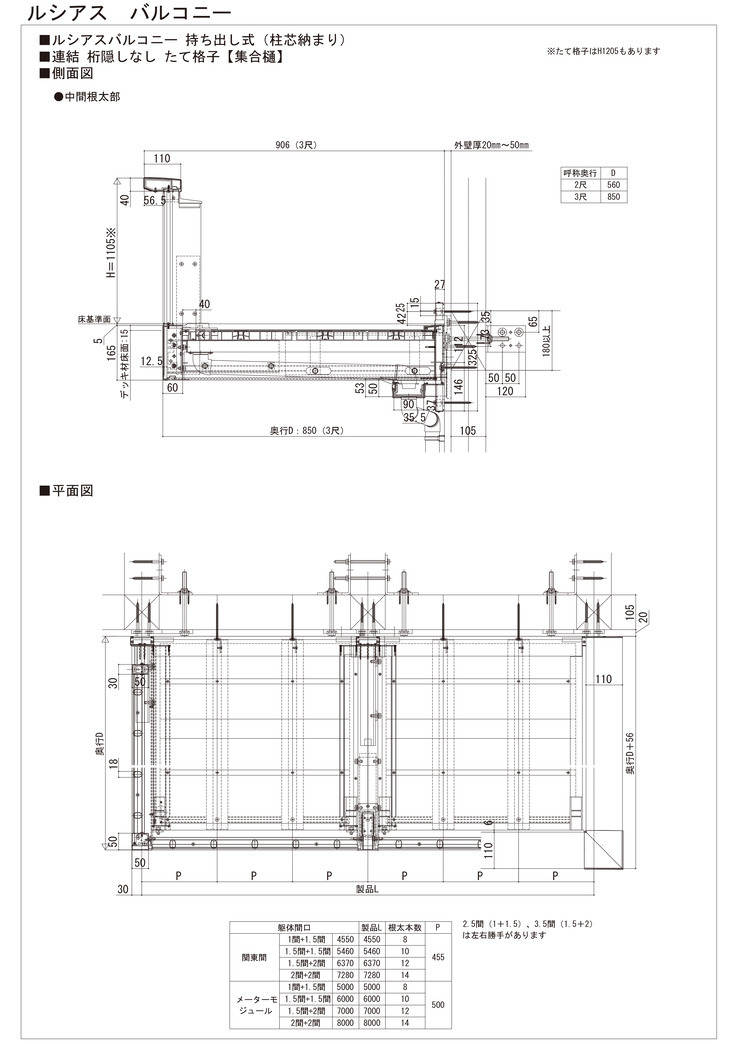

ルシアス バルコニー 持ち出し式(柱芯納まり) 連結 桁隠しなし たて格子【集合樋】側面図 中間根太部 平面図
|
|
|
|
詳細図
新規・更新

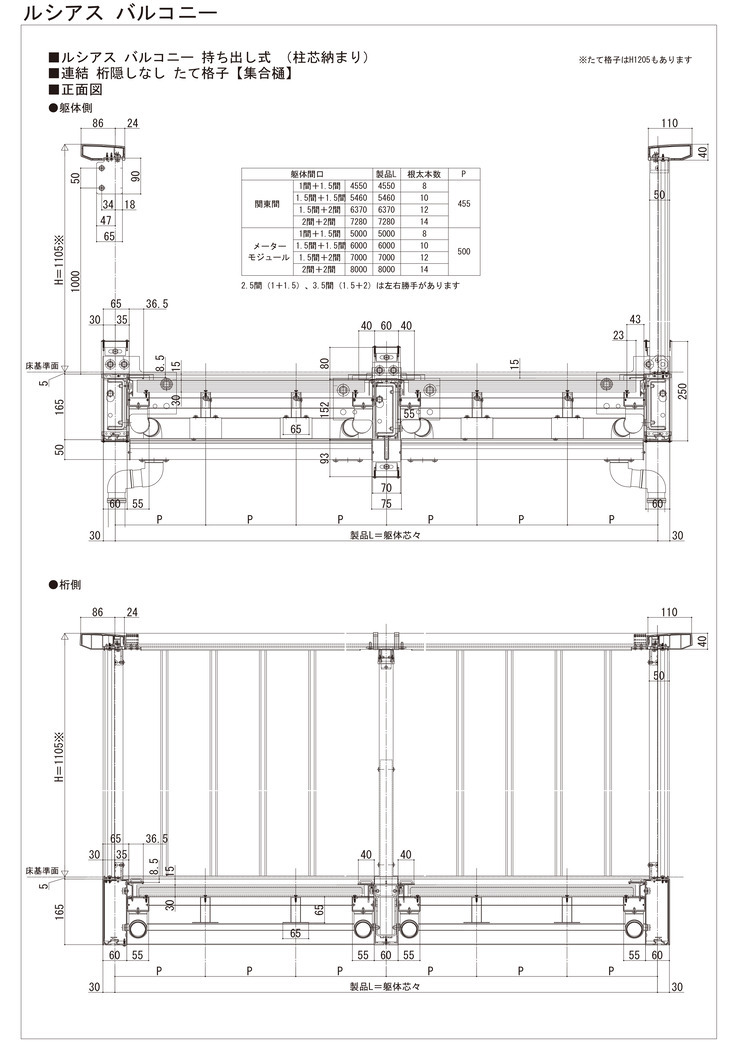

ルシアス バルコニー 持ち出し式(柱芯納まり) 連結 桁隠しなし たて格子【集合樋】 正面図 躯体側 桁側
|
|
|
|
詳細図
新規・更新

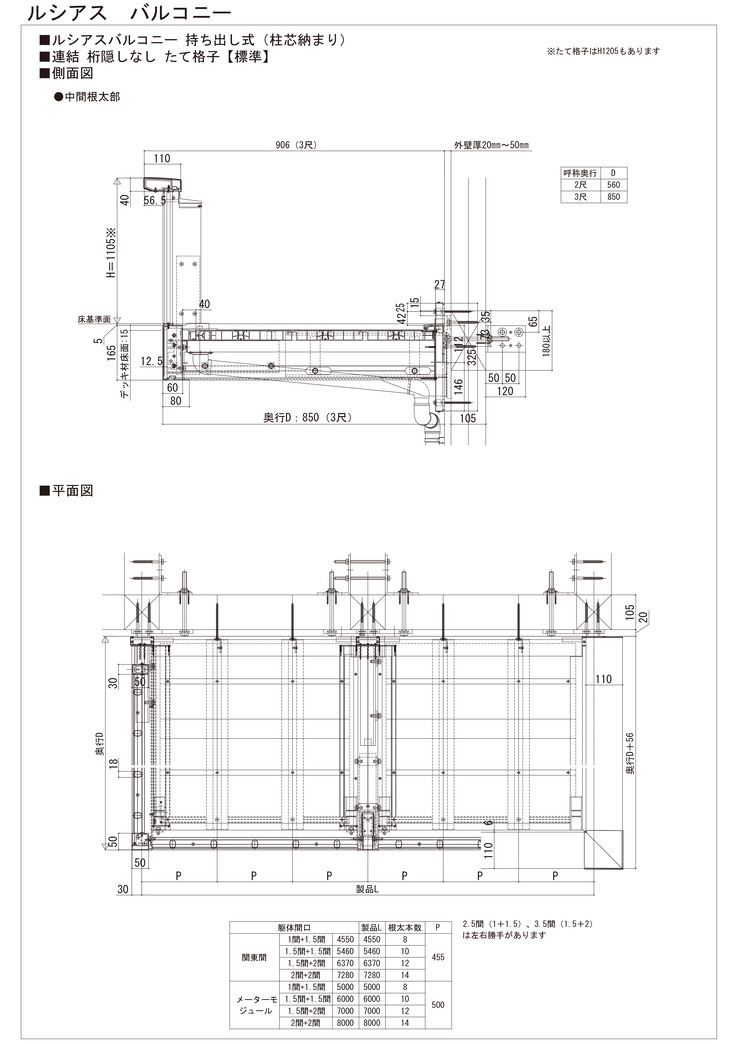

ルシアス バルコニー 持ち出し式(柱芯納まり) 連結 桁隠しなし たて格子【標準】側面図 中間根太部 平面図
|
|
|
|
詳細図
新規・更新

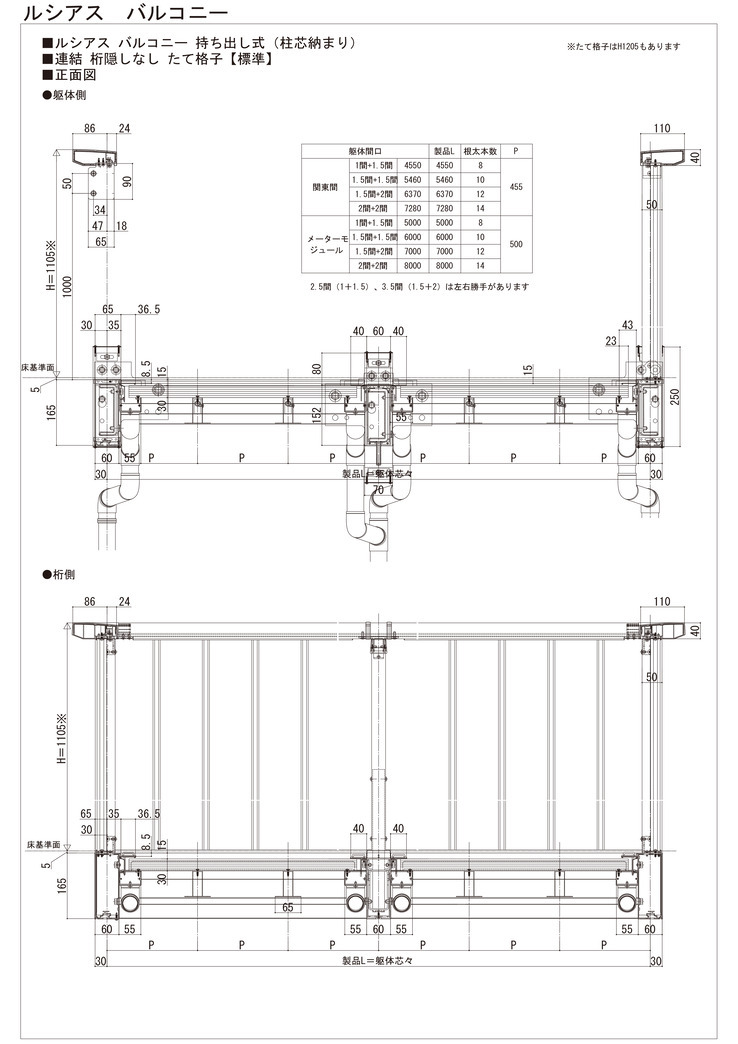

ルシアス バルコニー 持ち出し式(柱芯納まり) 連結 桁隠しなし たて格子【集合樋】 正面図 躯体側 桁側
|
|
|
|
詳細図
新規・更新

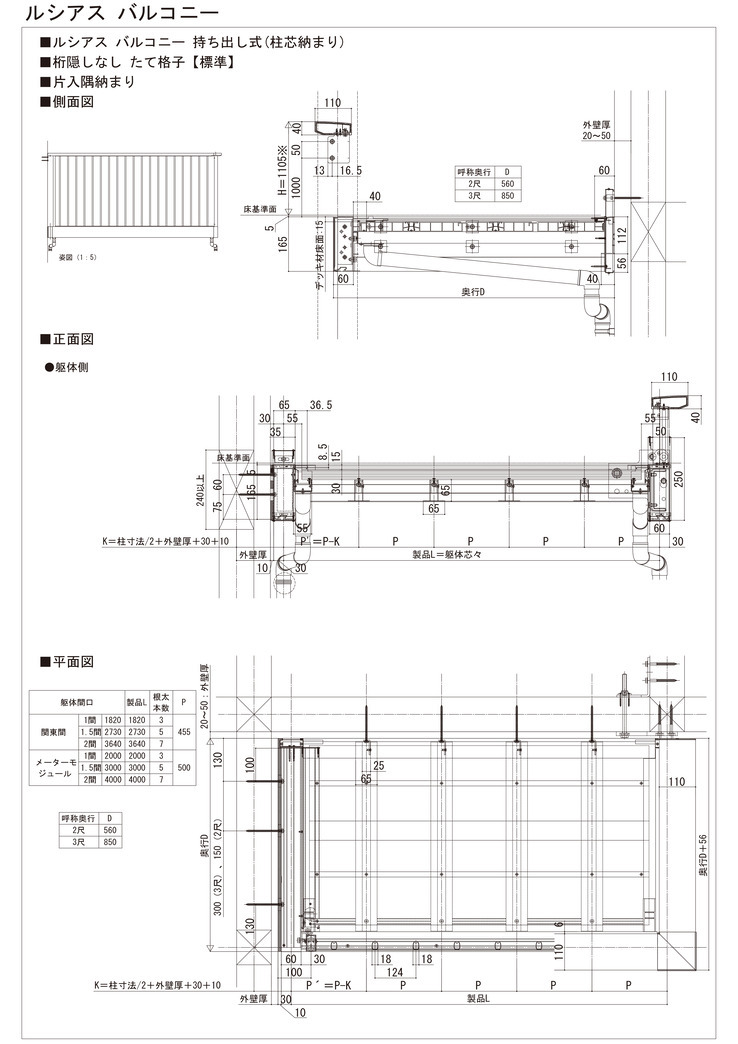

ルシアス バルコニー 持ち出し式(柱芯納まり) 桁隠しなし たて格子【標準】 片入隅納まり 側面図 正面図 躯体側 平面図
|
|
|
|
詳細図
新規・更新

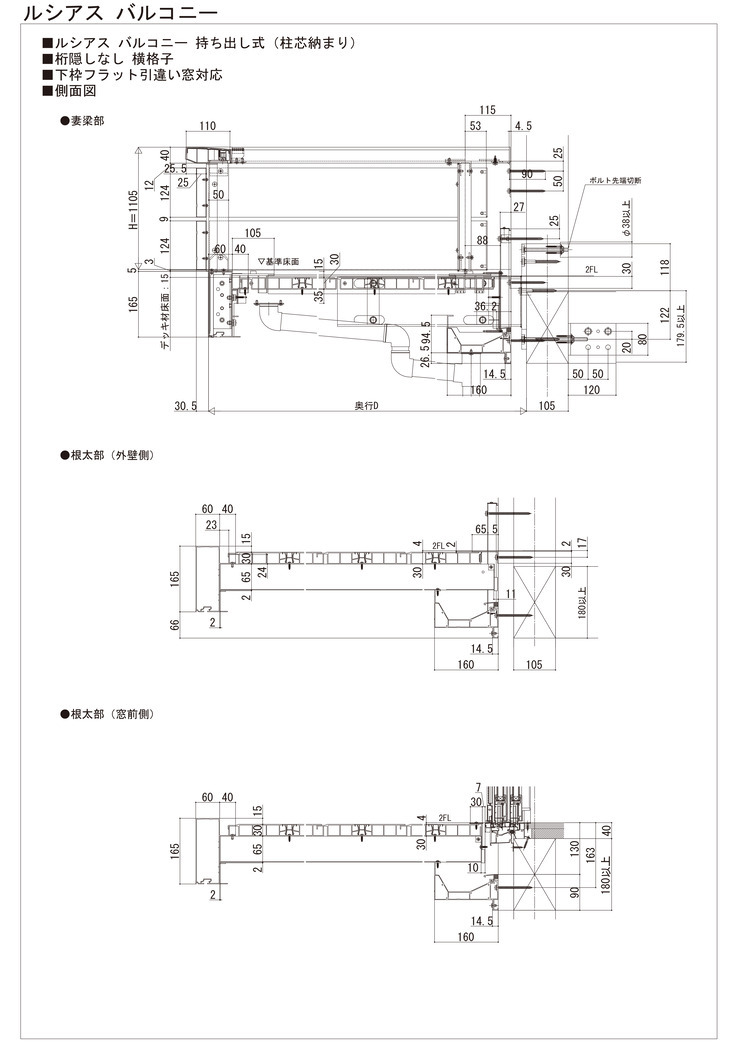

ルシアス バルコニー 持ち出し式(柱芯納まり) 桁隠しなし 横格子 下枠フラット引違い窓対応 側面図 妻梁部 根太部(外壁側) 正面図
|
|
|
|
詳細図
新規・更新

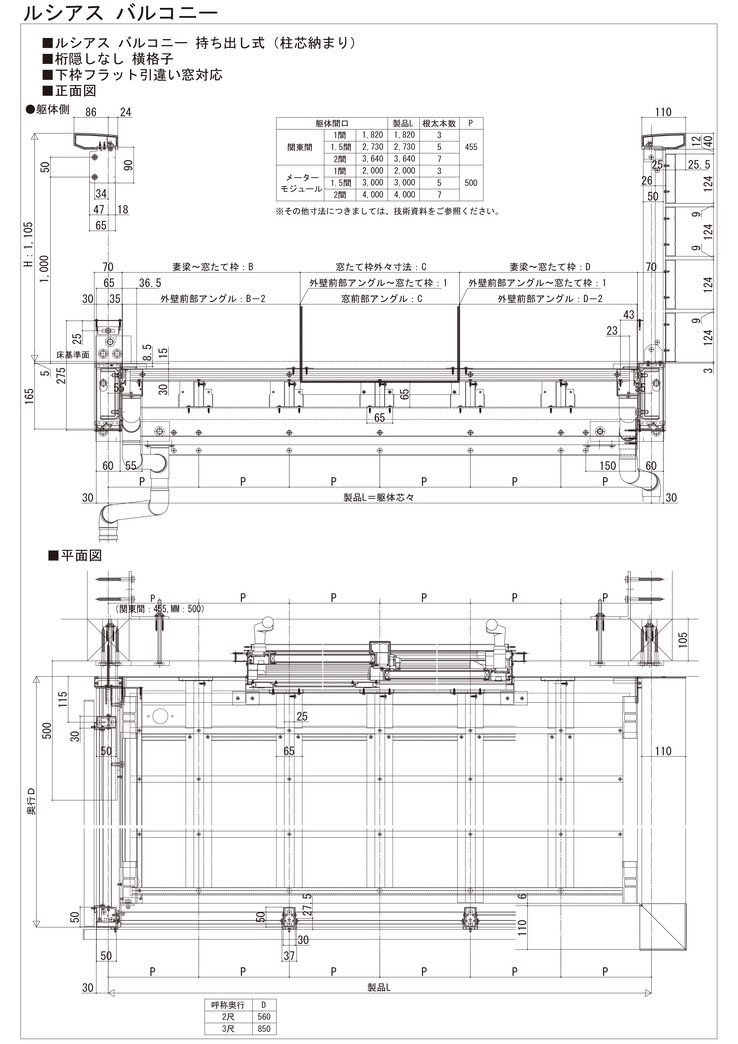

ルシアス バルコニー 持ち出し式(柱芯納まり) 桁隠しなし 横格子 下枠フラット引違い窓対応 正面図 躯体側 平面図
|
|
|
|
詳細図
新規・更新

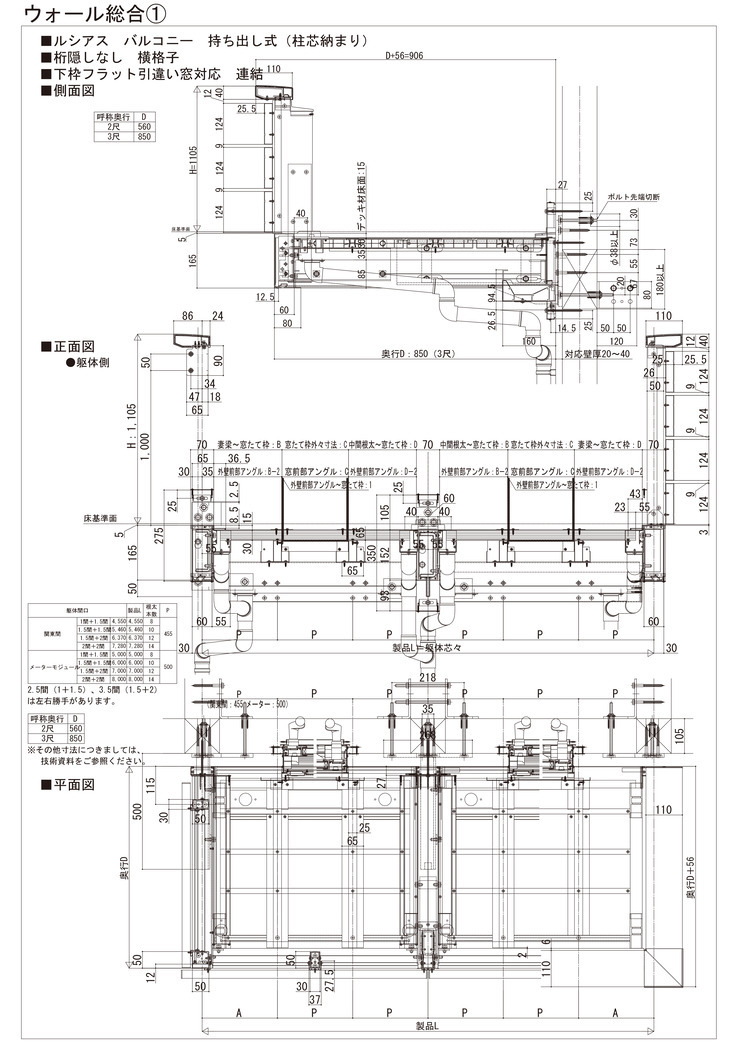

ルシアス バルコニー 持ち出し式(柱芯納まり) 桁隠しなし 横格子 下枠フラット引違い窓対応 連結 側面図 正面図 躯体側 平面図
|
|
|
|
詳細図
新規・更新

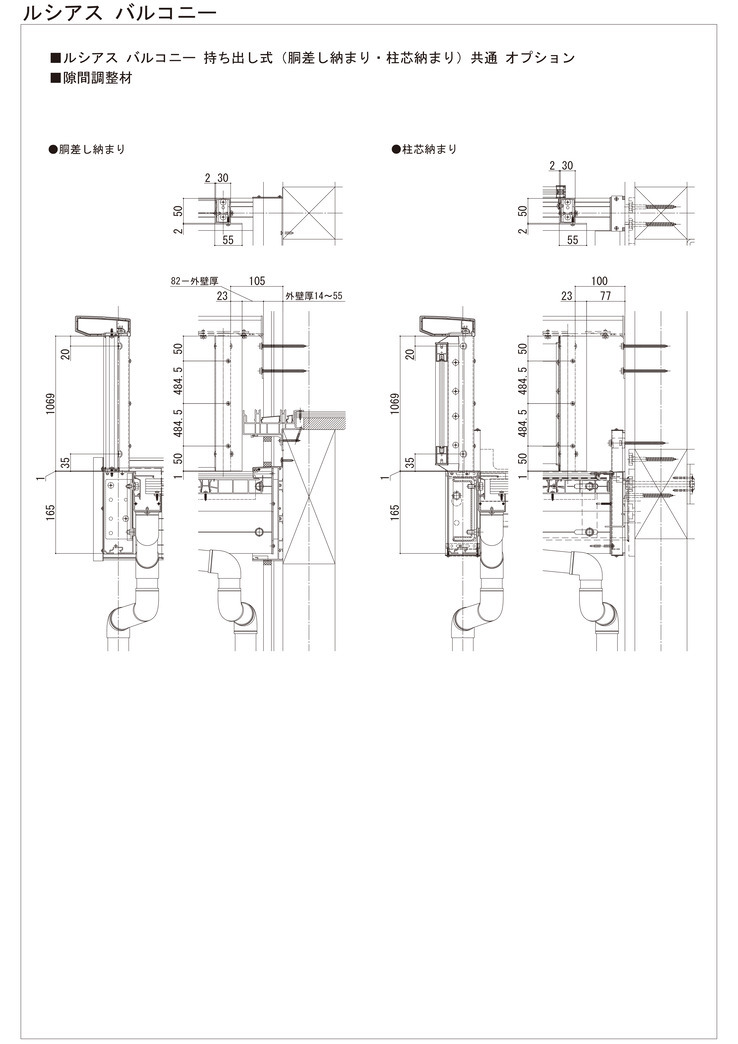

ルシアス バルコニー 持ち出し式(胴差納まり・柱芯納まり) 共通オプション 隙間調整材 胴差納まり 柱芯納まり
|
|
|
|
詳細図
新規・更新

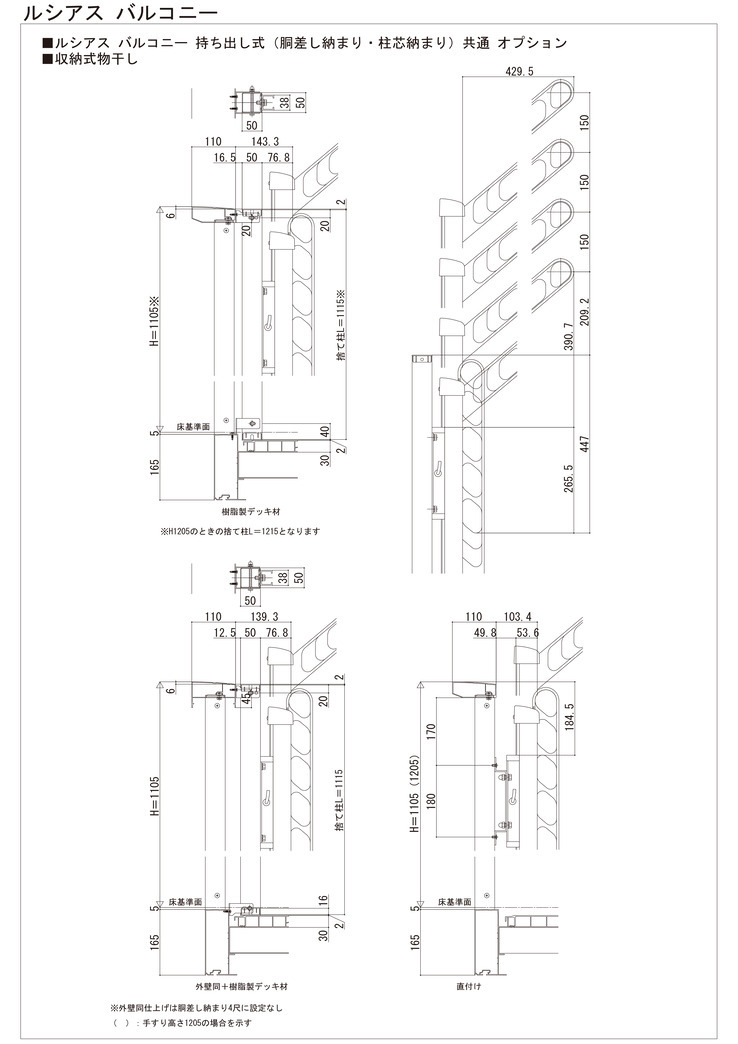

ルシアス バルコニー 持ち出し式(胴差納まり・柱芯納まり) 共通オプション 収納式物干し
|
|
|
|
詳細図
新規・更新

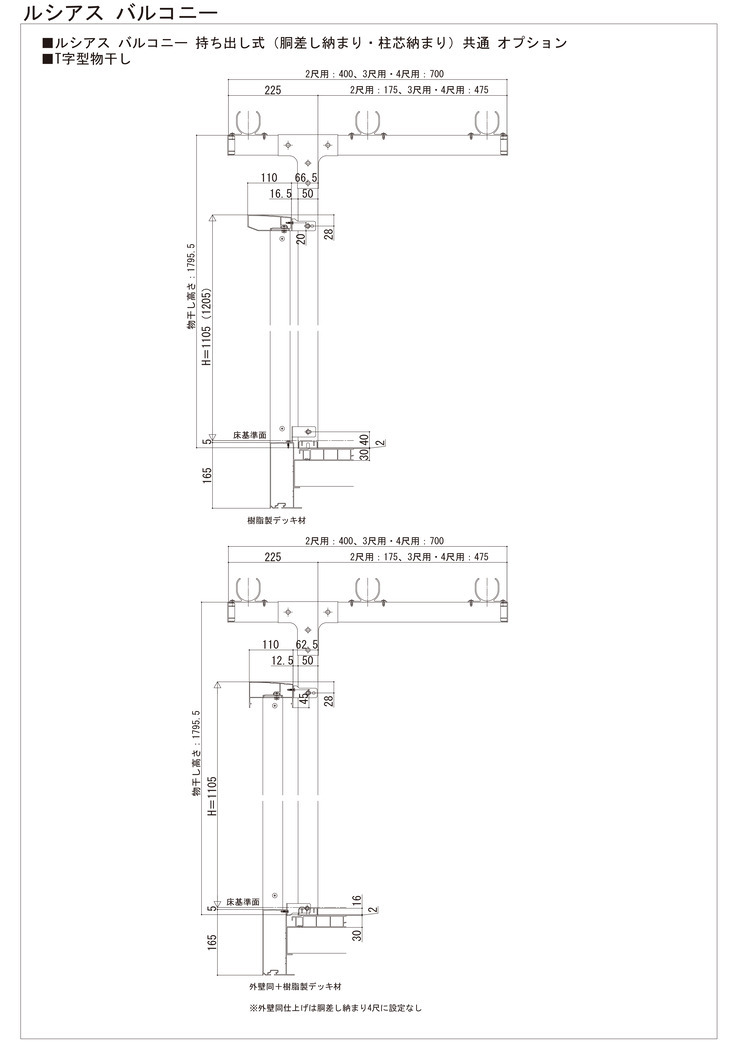

ルシアス バルコニー 持ち出し式(胴差納まり・柱芯納まり) 共通オプション T字型物干し
|
|
|
|
詳細図
ルシアス バルコニー 持ち出し式(胴差し納まり・柱芯納まり) 共通 オプション 後付手すり(外はり出し)
|
|
|
|
詳細図
ルシアス バルコニー 持ち出し式(胴差し納まり) 共通 オプション 後付手すり 外壁同仕上げ用
|
|
|
|
詳細図
ルシアス バルコニー 持ち出し式(胴差し納まり・柱芯納まり) 共通 オプション 後付手すり(内はり出し)
|
|
|
|
詳細図
ルシアス バルコニー 持ち出し式(胴差し納まり) 共通 オプション 後付手すり(内はり出し) 外壁同仕上げ用
|
|
|
|
詳細図
ルシアス バルコニー 柱建式・屋根置式 姿図 単体01
|
|
|
|
詳細図
ルシアス バルコニー 柱建式・屋根置式 姿図 連結01
|
|
|
|
詳細図
ルシアス バルコニー 柱建式 姿図 連結02
|
|
|
|
詳細図
新規・更新

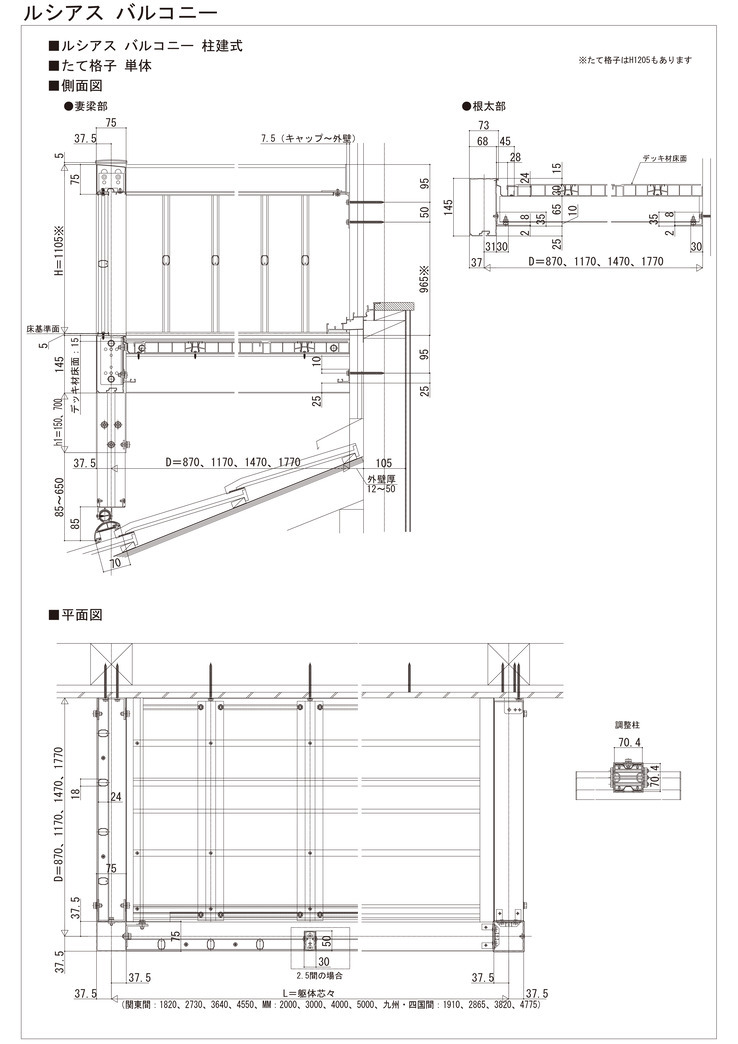

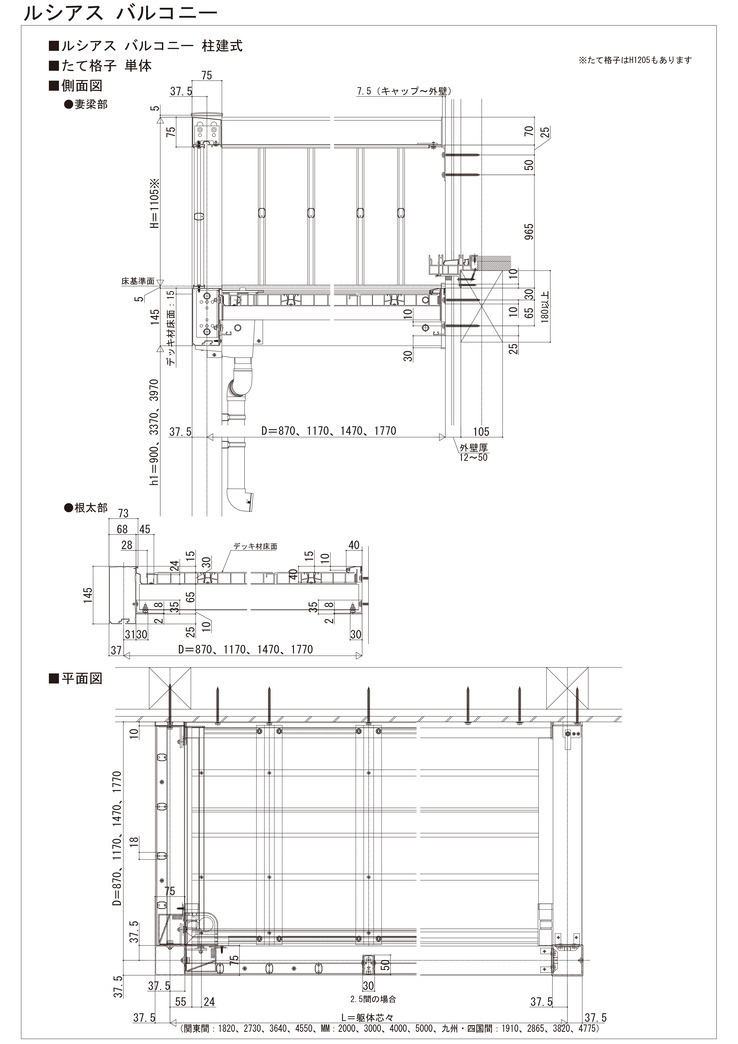

ルシアス バルコニー 柱建式 たて格子 単体 側面図 妻梁部 根太部 平面図
|
|
|
|
詳細図
新規・更新

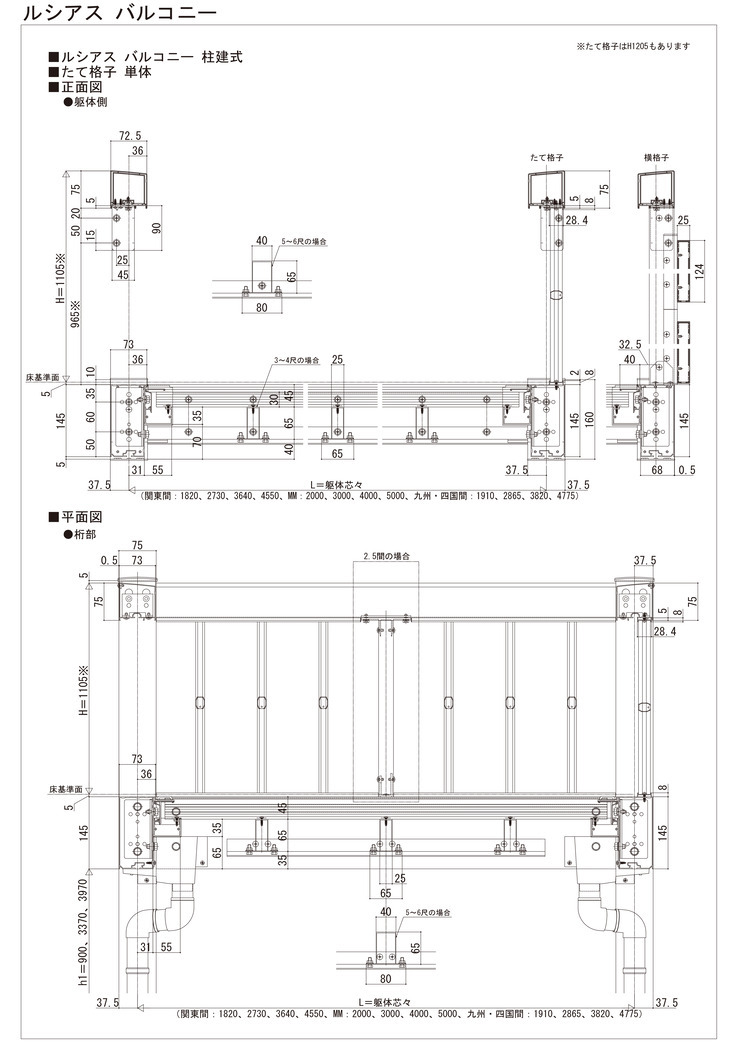

ルシアス バルコニー 柱建式 たて格子 単体 正面図 躯体側 桁部 平面図
|
|
|
|
詳細図
新規・更新

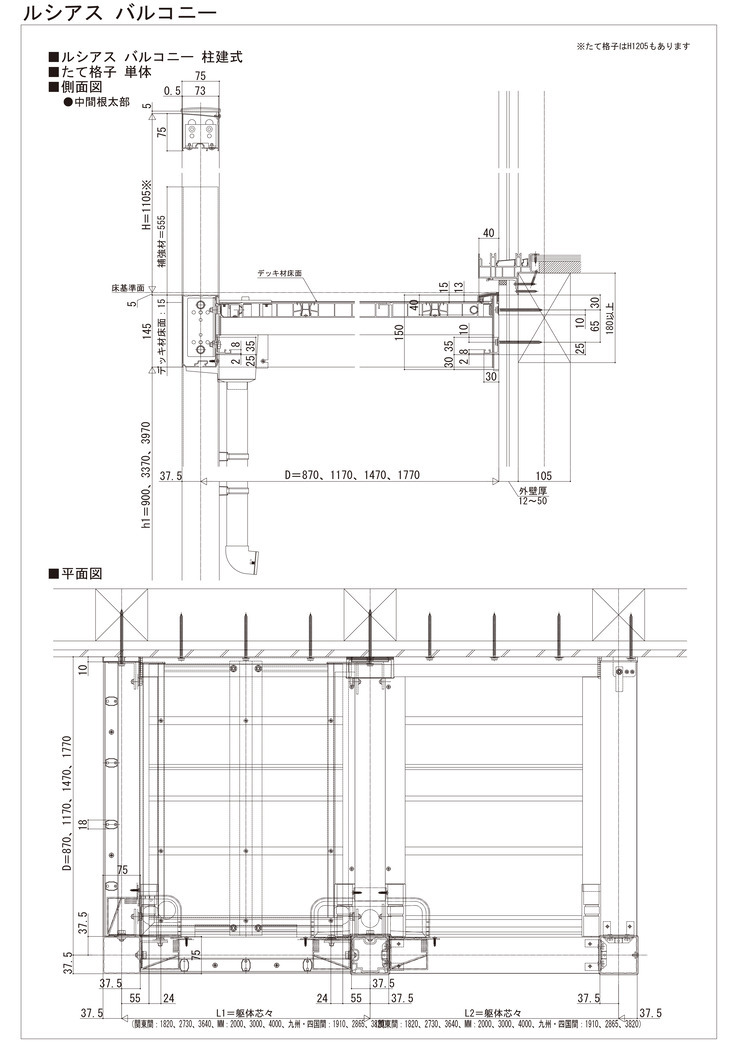

ルシアス バルコニー 柱建式 たて格子 単体 側面図 中間根太部 平面図
|
|
|
|
詳細図
新規・更新

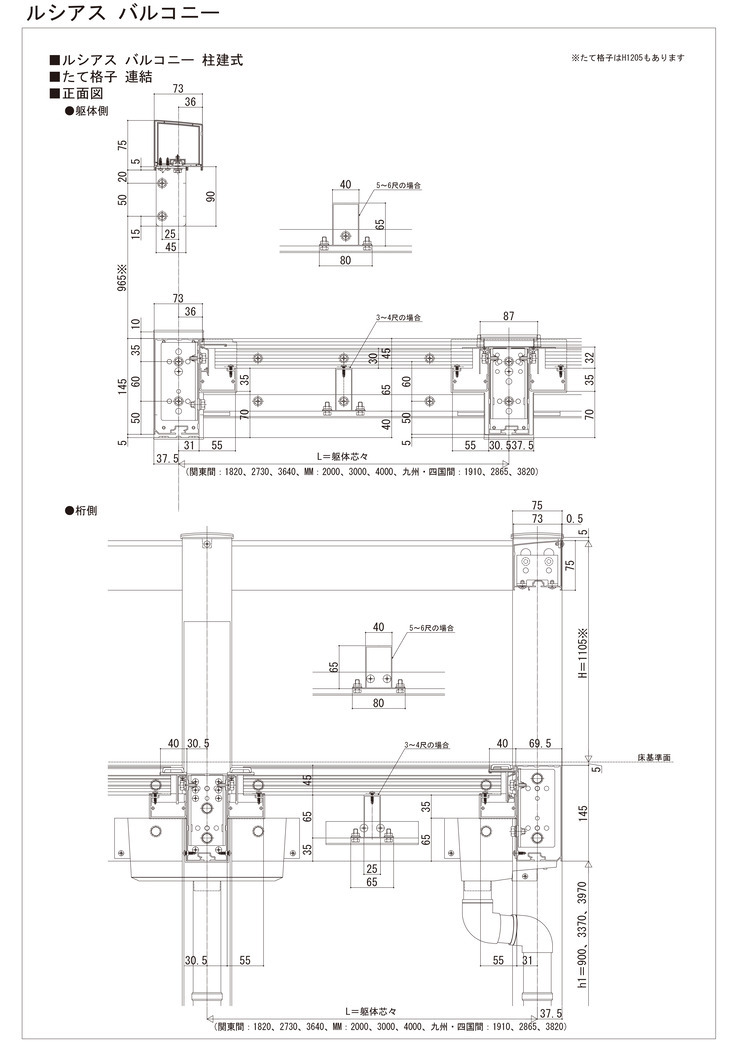

ルシアス バルコニー 柱建式 たて格子 連結 正面図 躯体側 桁側
|
|
|
|
詳細図
新規・更新
ルシアス バルコニー 柱建式 たて格子 単体 側面図 妻梁部 平面図
|
|
|
|
詳細図
ルシアス バルコニー 屋根置式 たて格子 単体 正面図
|
|
|
|
詳細図
新規・更新

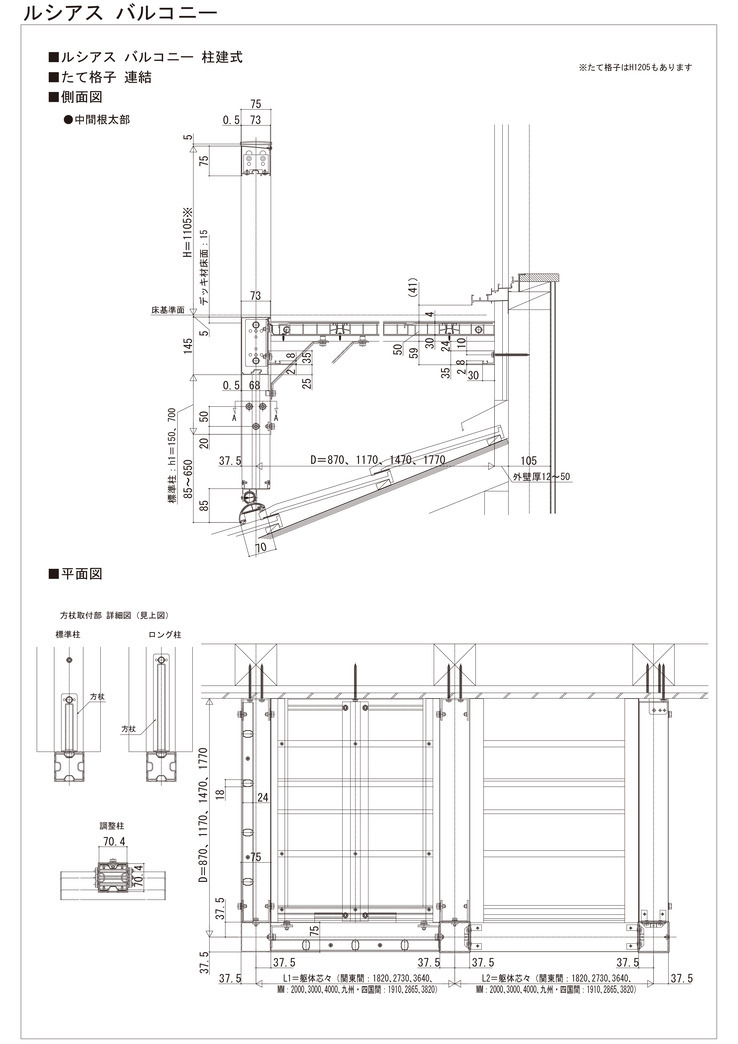

ルシアス バルコニー 柱建式 たて格子 連結 側面図 中間根太部 平面図
|
|
|
|
詳細図
ルシアス バルコニー 屋根置式 たて格子 連結 正面図
|
|
|
|
詳細図
ルシアス バルコニー 柱建式・屋根置式 格子割り付け図 デザイン部詳細 たて断面図
|
|
|
|
詳細図
ルシアス バルコニー 柱建式・屋根置式 格子割り付け図 デザイン部詳細 平面図01
|
|
|
|
詳細図
ルシアス バルコニー 柱建式・屋根置式 格子割り付け図 デザイン部詳細 平面図02
|
|
|
|
詳細図
ルシアス バルコニー 柱建式・屋根置式 格子割り付け図 デザイン部詳細 平面図03
|
|
|
|
詳細図
新規・更新
ルシアス バルコニー 柱建式 柱移動タイプ(間口移動) たて格子【単体】側面図 平面図 桁側
|
|
|
|
詳細図
新規・更新

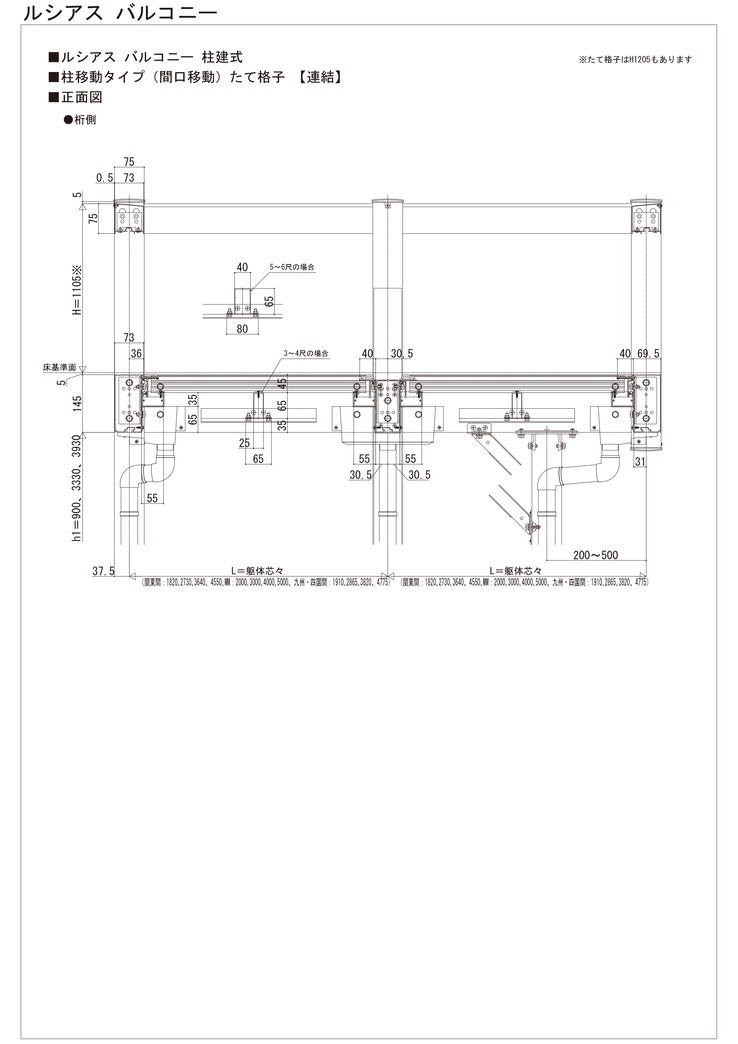

ルシアス バルコニー 柱建式 柱移動タイプ(間口移動) たて格子【連結】正面図 桁側
|
|
|
|
詳細図
新規・更新

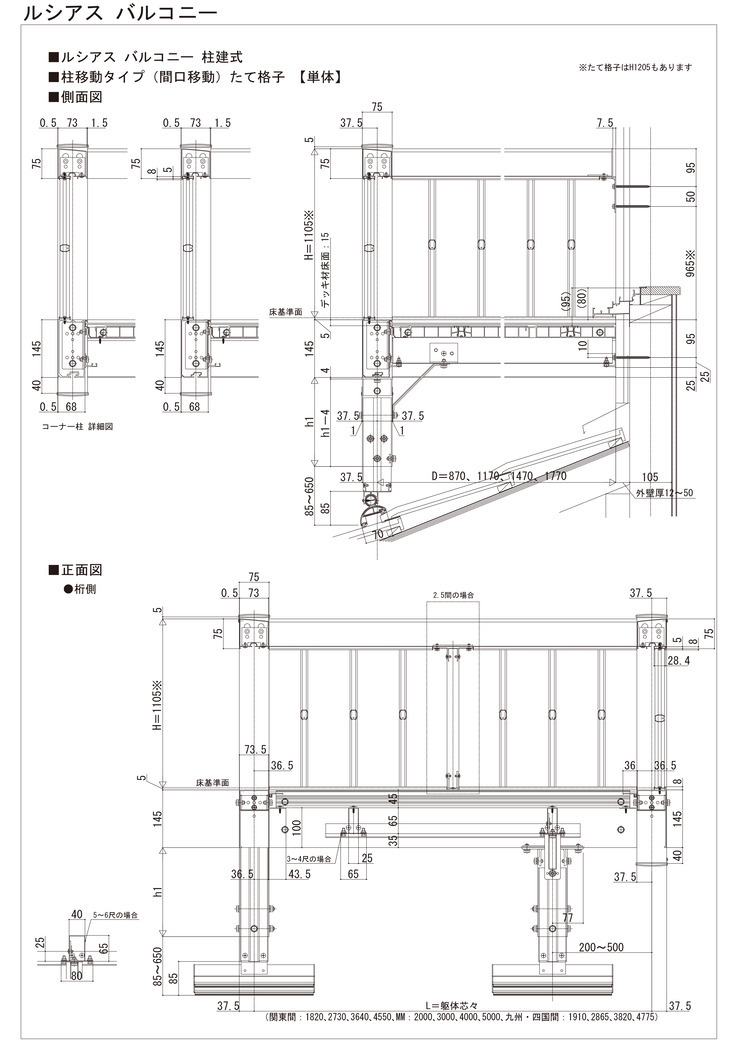

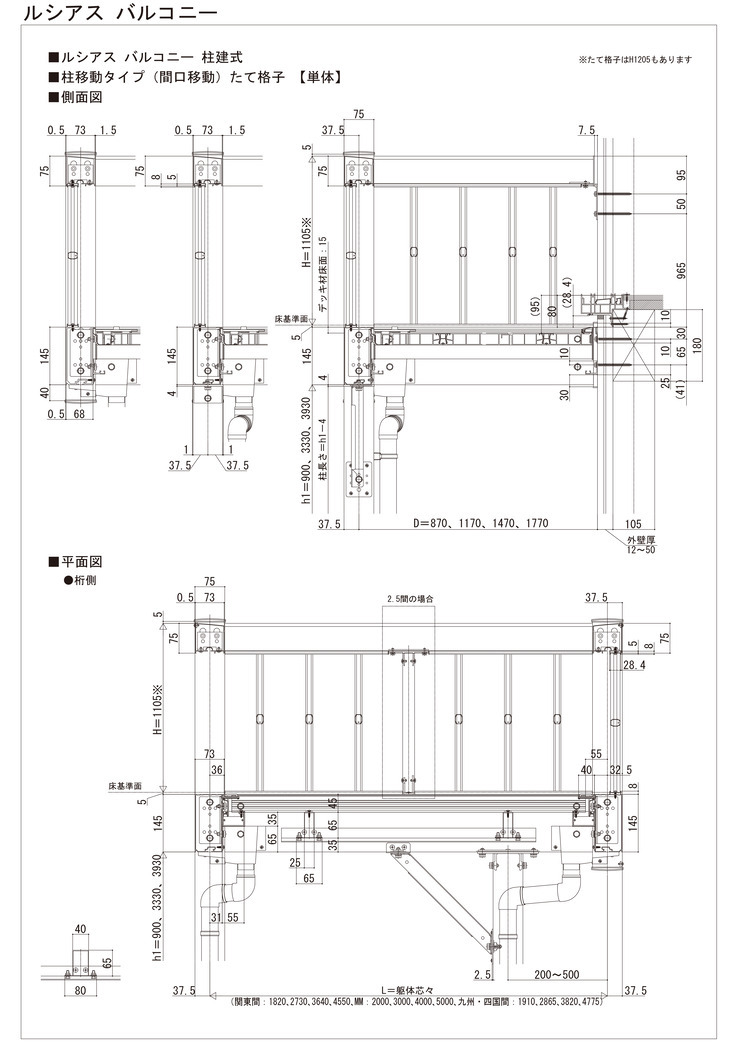

ルシアス バルコニー 柱建式 柱移動タイプ(間口移動) たて格子【単体】側面図 正面図 桁側
|
|
|
